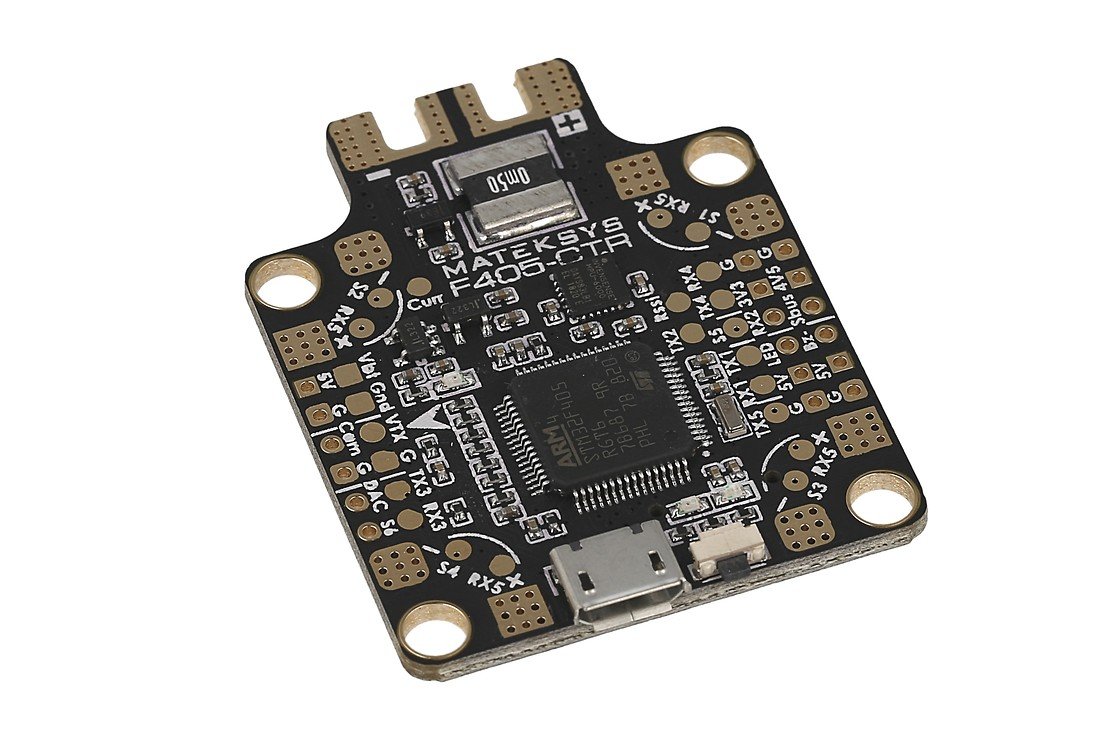

Contrôleur de vol Matek Systems F405-CTR AIO PDB OSD BEC BARO

Contrôleur de vol Matek Systems F405-CTR AIO PDB OSD BEC BARO

Description du produit

Le nouveau contrôleur de vol AIO F4 de Matek, maintenant avec l'OSD Betaflight intégré. Cette carte de contrôleur de vol est légère (seulement 10 g) et peut facilement s'adapter à tout drone grâce à ses trous de fixation standard de 30,5 x 30,5 mm.

Données techniques FC

• MCU : 168 MHz STM32F405
• IMU : Accéléromètre / Gyroscope MPU6000 (SPI)
• Baro : BMP280 (I2C)
• OSD : OSD BetaFlight avec puce AT7456E
• Boîte noire : Fente pour carte MicroSD (SD / SDHC)
• VCP, UART1, UART2, UART3, UART4, UART5
• Onduleur intégré pour l'entrée SBUS (UART2-RX)
• PPM / UART activé : UART2-RX
• SoftSerial sur TX2, S5 ou S6 en option
• Contrôle de la caméra sur S6 ou DAC en option
• Prise en charge du protocole VTX de Smartaudio & Tramp
• WS2812 Bandes LED : Oui
• Bip : Oui
• RSSI : Oui

Données techniques de l'APB

• Entrée : 6 ~ 30 V (3 ~ 6 S LiPo) avec protection TVS
• PDB : 4 x 30 A (max. 4 x 46 A), 6 couches * 2 onces de cuivre
• BEC : 5V 2A suite (Max.3A)
• LDO 3.3V : 300mA maximum pour le spectre RX
• Capteur de courant 184A (échelle 179)
• Capteur de tension de la batterie : 1:10 (échelle 110)

• 3x LEDs pour l'affichage de l'état du FC (bleu, rouge) et 3.3V (rouge)
• 6x sorties PWM / DShot sans conflit
• 5x UARTs
• 1x groupe de pads G / S1 / S2 / S3 / S4 pour le signal ESC 4en1 / GND
• 4 paires de coins pour le signal ESC / les connexions GND (compatible DSHOT)
• 1x paire de tampons I2C1
• 1x bouton latéral pour le mode BOOT (DFU)
• Carte de 36x46mm avec des trous de fixation de 30,5mm
• Poids : 10 g

Champ d'application

• 1 x Mateksys FC F405-CTR
• 1 x Rubycon ZLH 35V / 470uF (faible ESR)
• 6 x manchons en silicone M4 à M3
• 1 x circuit imprimé FR4 36 x 36 x 1 mm

Nécessite

• 1 x carte Micro SD (jusqu'à 4 GB)
