Produktbeschreibung

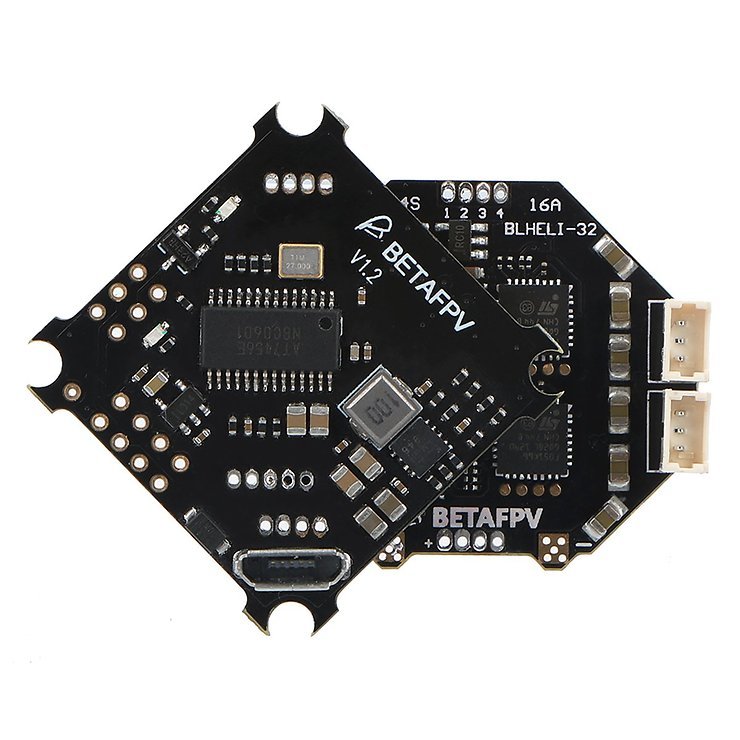

BetaFPV F4 Brushless Flight Controller ESC Stack V1 BLHeli_32

Nach mehrmonatiger Forschungsarbeit wurde die beste Kombination von F405 4S Brushless Flight Controller mit BLHeli_32 16A ESC auf den Markt gebracht, die die 4S-Leistung bei gleichbleibender Leistung vollständig unterstützt. BLHeli_32 16A ESC ist für die Whoop-Drohne Beta85X angepasst. Inzwischen ist Beta85X derzeit die erste Mikrodrohne mit einem BLHeli_32 ESC.
BLHeli_32 ist die dritte Generation der ESC-Firmware nach BLHeli und BLHeli_S, die für ESCs mit 32-Bit-MCUs geschrieben wurde. Mit der Erhöhung der Rechenleistung wären bei BLHeli_32 schnellere Eingangssignale mit geringerer Latenz und höherer Aktualisierungsrate möglich, wie z.B. bei Dshot1200!

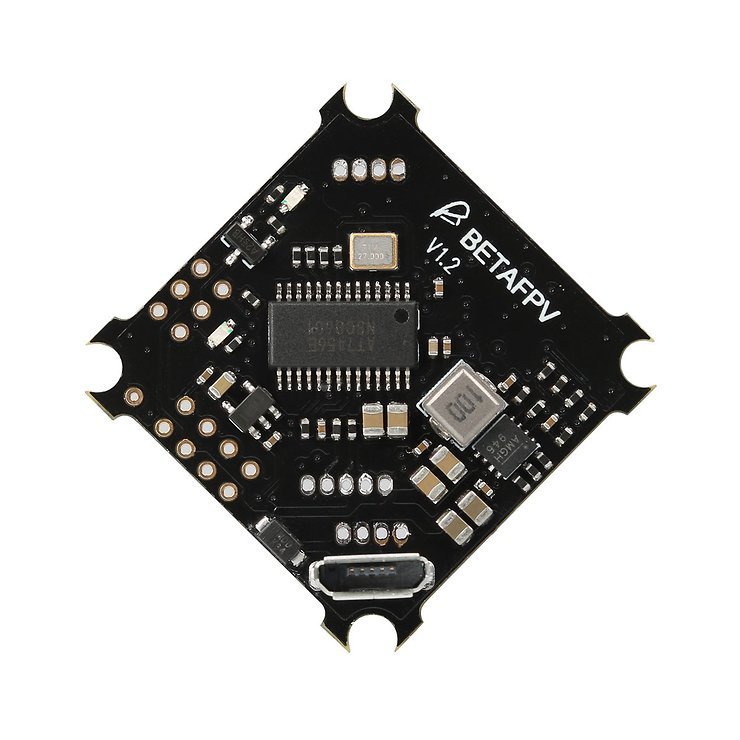

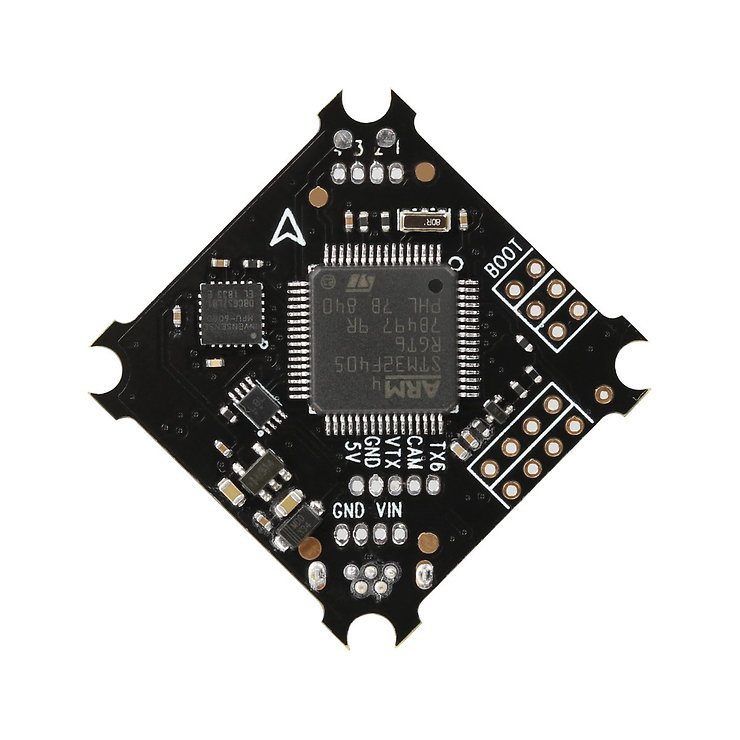

Technische Daten

• CPU: STM32F405 (Übertaktung auf 240MHz)
• Sechs-Achsen: MPU6000
• Größe: 26 mm x 26 mm, Montagemuster
• Firmware-Version: BETAFPVF405 (BEFH)
• OSD: Eingebautes BetaFlight-OSD (STM32 steuert den OSD-Chip über SPI im DMA-Modus)
• RX3 und TX3 sind mit automatischem Wechselrichter ausgestattet und unterstützen alle RX einschließlich TBS Micro RX
• TX01- und RX01-Ports sind verfügbar für Frsky F-Port, DSM2/DSMX
• Buzzer-Lötpads
• Unterstützt programmierbare LED wie WS2812 usw.
• Gewicht: 4,2g

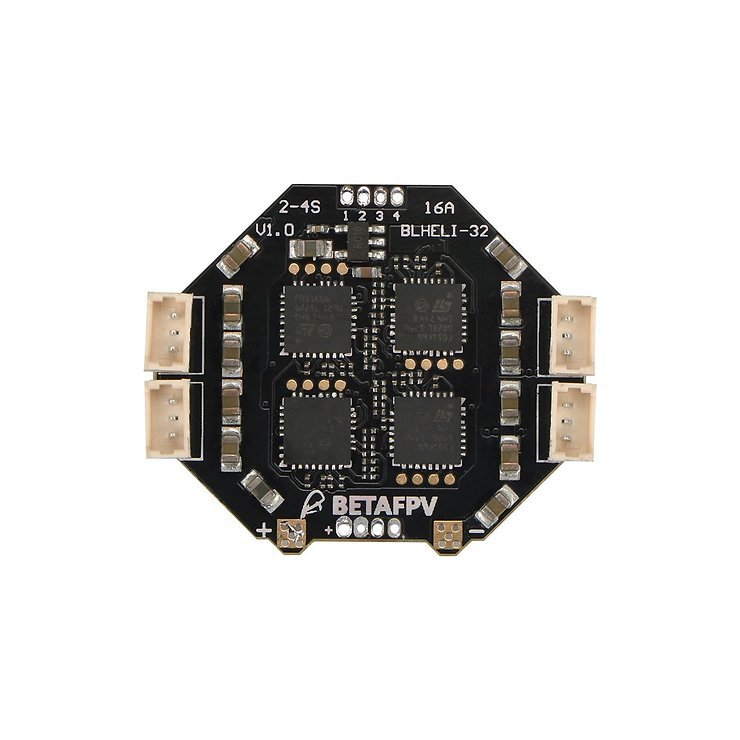

Technische Daten ESC

• Unterstützung von BLHELI_32
• Unterstützt PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600, Dshot1200
• Eingangsspannung: 3-4S lipo
• Cotinue-Strom: 16A
• Spitzenstrom: 19A
• Firmware-Ziel: BETAFPV-16A-32bit
• MCU: STM32F051K66
• Motor-Steckverbinder: 1,25-mm-Stiftleisten-Steckverbinder
• Gewicht: 4,4 g (7,7 g mit XT30-Kabel)

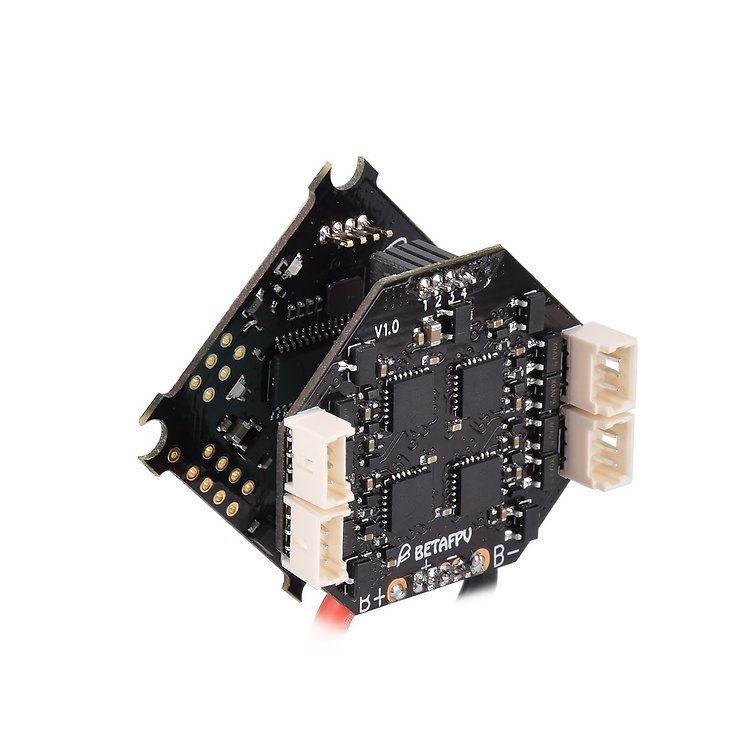

WIE MAN FC & ESC ZUSAMMENBAUT
Um die Installation zu erleichtern und die versetzte PIN-Montage zu verringern, haben wir einen Anschluss für den ESC-Anschluss hinzugefügt. Separate Installation, für den Fall, dass die Muturvibration zwischen FC und ESC stören könnte.

WIE MAN FC & LED BOARD ZUSAMMENBAUT
Um die Installation zu erleichtern, haben wir einen Anschluss für den Anschluss von LED-Platinen hinzugefügt.

EMPFOHLENER EMPFÄNGERANSCHLUSS
Um die Installation zu erleichtern, haben wir einen Port für den RX-Anschluss hinzugefügt. Alle Anschlüsse sind auf dieser Karte verfügbar. So können Sie jeden beliebigen Empfänger auf der Karte anschließen. Zum Beispiel.

• Frsky XM/XM+-Empfänger
• Flysky-Empfänger
• TBS-Empfänger
• DSMX-Empfänger

Inhalt

• 1 * F405 4S Bürstenloser Flugregler
• 1 * 16A BLHeli_32 ESC
• 1 * 4P-Kabel für RX
• 1 * 3P Kabel für LED-Platine
• 4 * Schrauben M1,4x4mm
• 4 * 1,2 mm Antivibrations-Gummidämpfer
