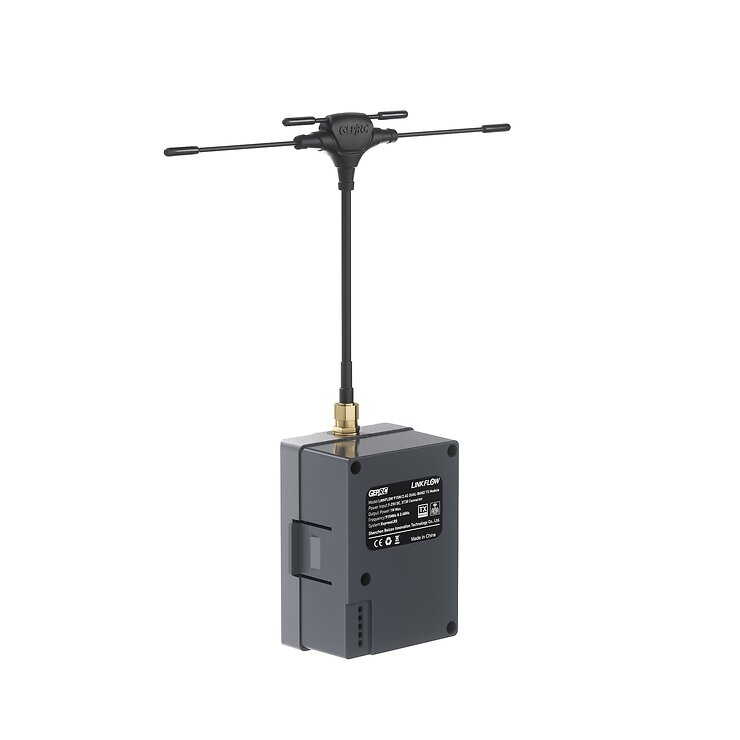

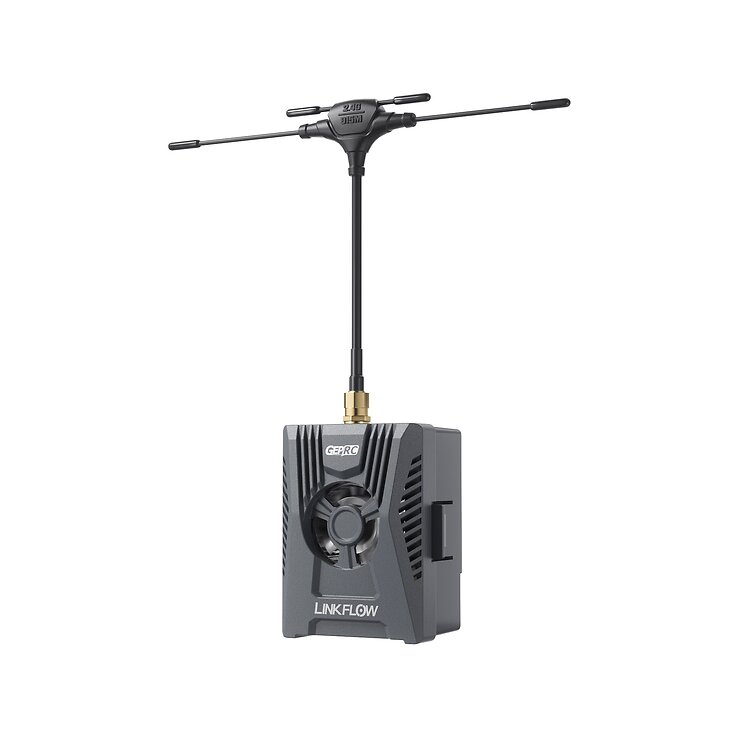

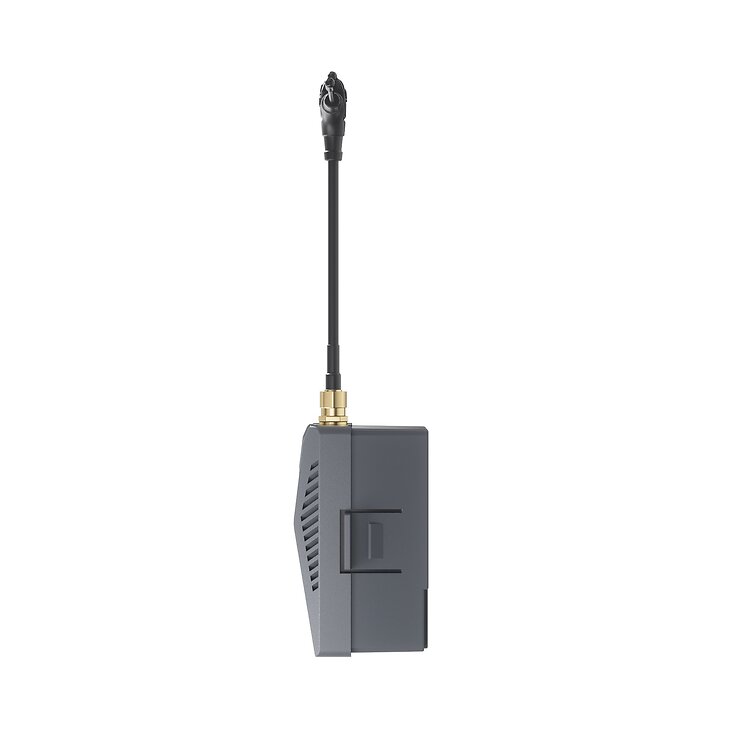

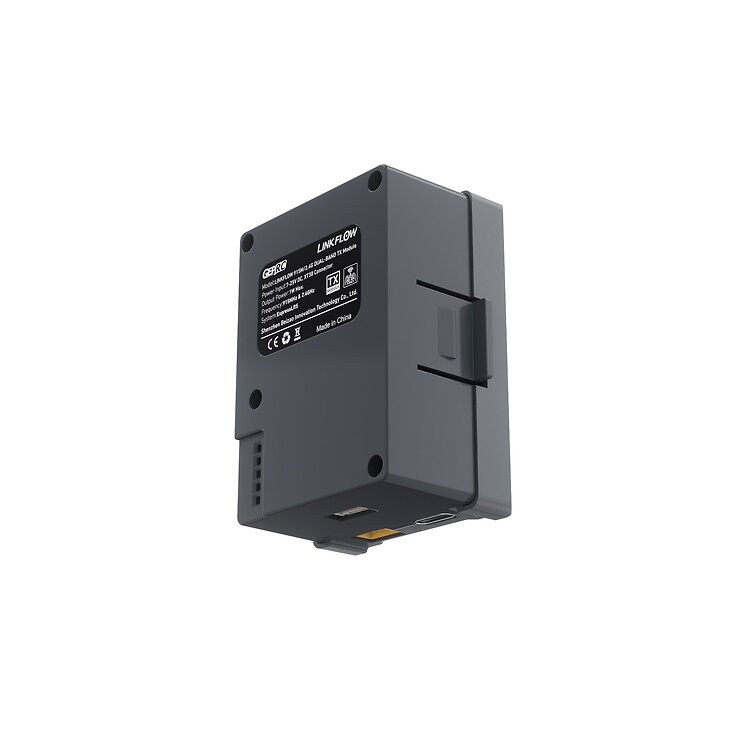

GEPRC LINKFLOW 915M/2.4G DUAL-BAND TX Modul FPV

GEPRC LINKFLOW 915M/2.4G DUAL-BAND TX Modul FPV

Produktbeschreibung

Das vom GEPRC-Team auf Basis des Open-Source-Projekts ExpressLRS entwickelte LINKFLOW 915M/2,4G DUAL-BAND TX-Modul der nächsten Generation ist nun offiziell auf dem Markt.

Es verfügt über einen Standard-JR-Bay-Formfaktor und basiert auf dem LR1121-HF-Chip der dritten Generation von Semtech, der die Frequenzbänder 868/915 MHz und 2,4 GHz unterstützt und so eine fortschrittliche Dualband-Kommunikationsleistung bietet.

Mit einer maximalen Ausgangsleistung von bis zu 1000 mW in Kombination mit einem Lüfter mit einstellbarer Drehzahl für eine effiziente Wärmeableitung senkt das Modul die Betriebstemperatur bei Hochleistungsübertragung effektiv.

Ein TCXO wird eingesetzt, um durch Temperaturänderungen verursachte Frequenzdrift zu minimieren und so langfristige Systemstabilität sowie zuverlässige Leistung zu gewährleisten.

Das Modul integriert einen Backpack-Chip, der die Anbindung an verschiedene Peripheriegeräte ermöglicht und die funktionalen Möglichkeiten erweitert. Zudem ist ein reservierter UART-Anschluss vorhanden, wodurch das Modul als Kommunikations-Repeater genutzt oder als Hochleistungsempfänger konfiguriert werden kann.

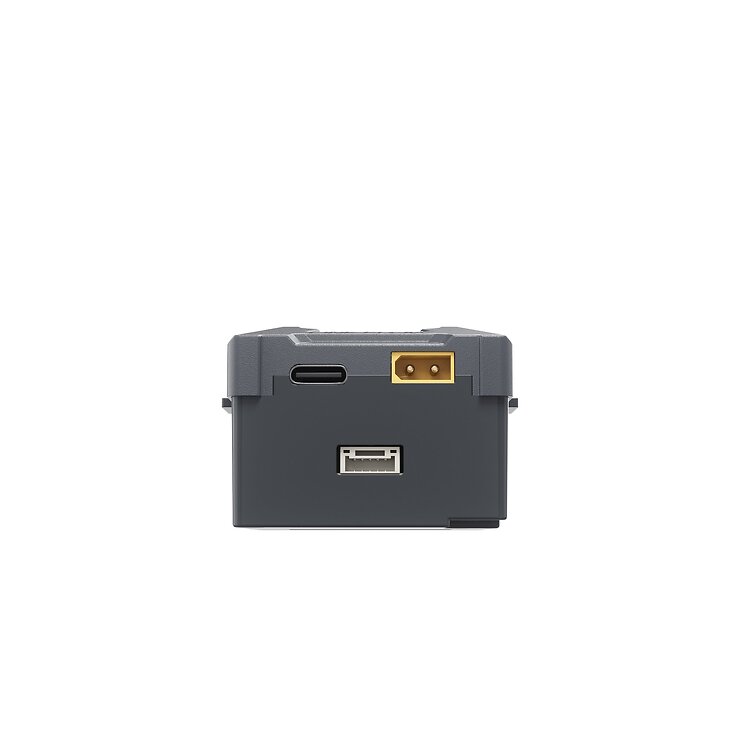

Darüber hinaus verfügt das LINKFLOW 915M/2,4G DUAL-BAND TX-Modul über RGB-LEDs zur Anzeige des Systemstatus, einen XT30-Stromeingang, der 2–6S unterstützt, und ermöglicht Firmware-Upgrades über USB und WLAN, was eine flexible und benutzerfreundliche Bedienung gewährleistet.

Features

1. ExpressLRS-TX-Modul der nächsten Generation mit Standard-JR-Bay-Design
2. Basiert auf dem LR1121-HF-Chip der dritten Generation von Semtech
3. Unterstützt die Betriebsmodi 868 MHz, 915 MHz und 2,4 GHz
4. Bis zu 1000 mW Ausgangsleistung

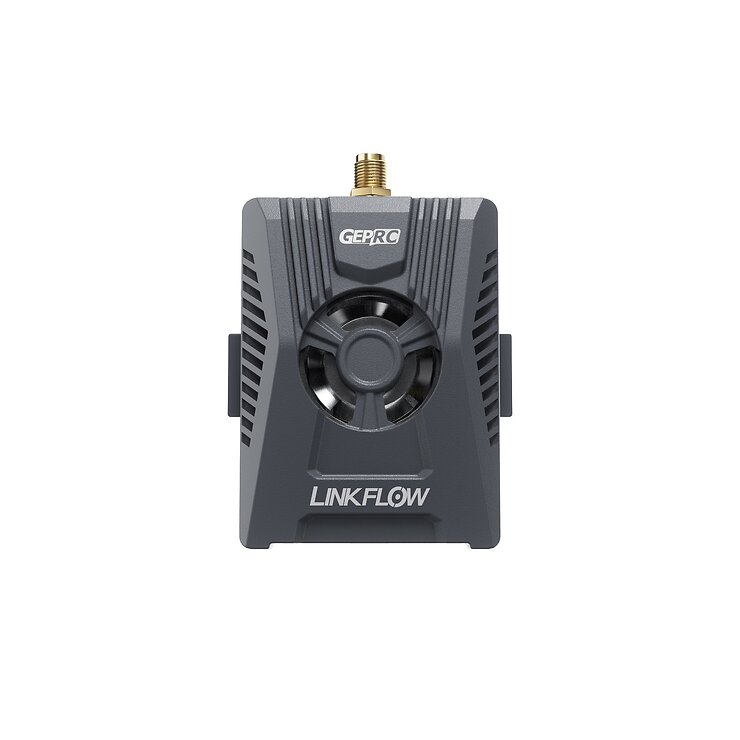

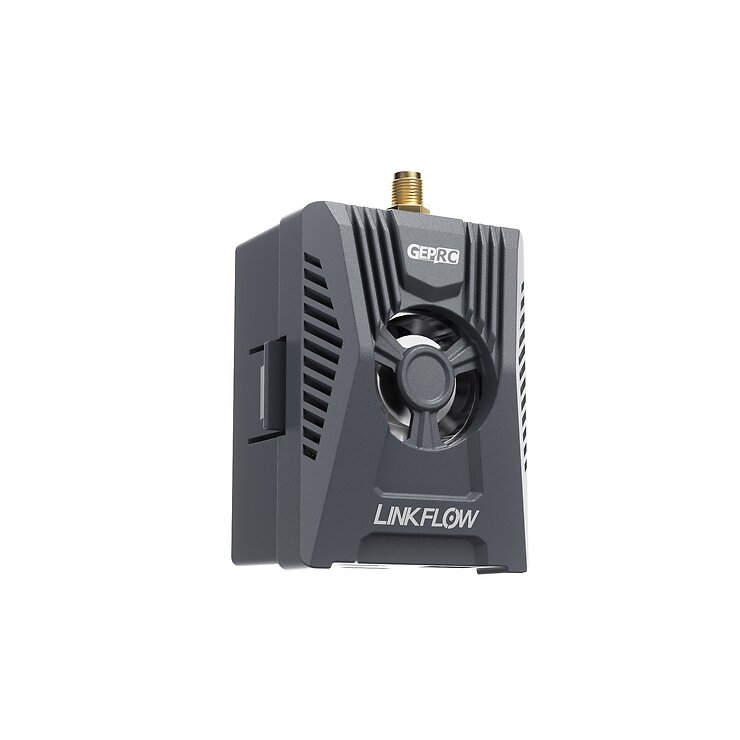

5. Aktive Kühlung mit integriertem Hochgeschwindigkeitslüfter
6. Ausgestattet mit einem temperaturkompensierten Quarzoszillator (TCXO) für stabile Leistung bei extremen Temperaturen
7. Integrierter Backpack-Chip für verbesserte Interaktion mit Peripheriegeräten
8. Reservierter UART-Anschluss für den Einsatz als Repeater oder für die Konfiguration als Hochleistungsempfänger
9. Unterstützt externe Batterieeingänge von 2–6S
10. RGB-LEDs zur Anzeige des Systemstatus
11. Einfache Firmware-Updates über USB oder WLAN

Spezifikationen

• Modell: GEPRC LINKFLOW 915M/2,4G Dualband-Sendemodul
• Betriebsfrequenzbänder: 915 MHz (FCC), 868 MHz (EU), 2,4 GHz (ISM)
• Modulschacht-Typ: JR-Schacht
• Hauptchip: ESP32
• Backpack-Chip: ESP32-C3
• HF-Chip: LR1121
• Ausgangsleistung: 1000 mW
• Oszillator: TCXO
• Aktualisierungsrate: 50 Hz–500 Hz (LoRa), 1000 Hz (FSK)
• Antennenanschluss: SMA
• WLAN: Unterstützt
• RGB-Anzeige: Unterstützt
• Externe Stromversorgung: 2–6S
• Gewicht: 60 g (ohne Antenne)
• Firmware: GEPRC LINKFLOW 900/2400 Dual-Band-TX
