Matek Systems Flight Controller F405-STD mit OSD und Baro

Matek Systems Flight Controller F405-STD mit OSD und Baro

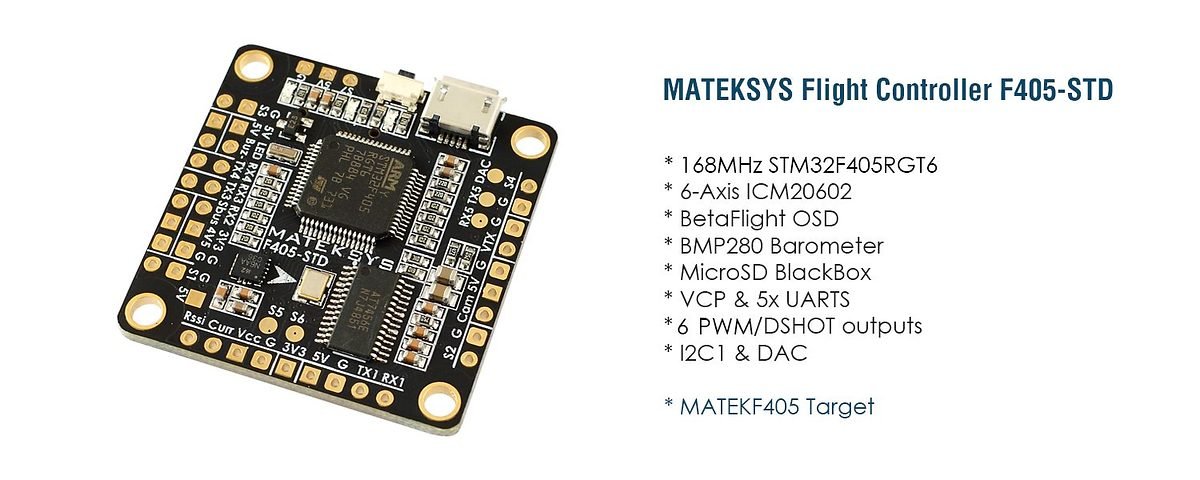

Technische Daten

• MCU: 168 MHz STM32F405RGT6
• IMU: 32K ICM20602 Kreisel / Beschleunigungsmesser (SPI)
• Baro: BMP280 (I2C)
• OSD: BetaFlight OSD mit AT7456E-Chip
• Blackbox: MicroSD-Kartensteckplatz (SD / SDHC)
• VCP, UART1, UART2, UART3, UART4, UART5
• Eingebauter Wechselrichter für SBUS-Eingang (UART2-RX)
• PPM / UART freigegeben: UART2-RX
• SoftSerial auf TX2, S5 oder S6 optional
• Kamerasteuerung auf S6 oder DAC optional
• Smartaudio & Tramp VTX-Protokoll unterstützt
• Batteriespannungssensor: 1:10
• Stromsensor: Nein (Option FCHUB-6S, FCHUB-VTX, FCHUB-W)
• BEC 5V: Nein (Option FCHUB-6S, FCHUB-VTX, FCHUB-W)
• LDO 3,3 V: max. 300 mA
• I2C1 SDA & SCL: Ja
• WS2812 LED-Streifen: Ja
• Beeper: Ja
• RSSI: Ja
• Abmessungen: 36 x 36mm
• Befestigung: 30,5 x 30,5mm
• Gewicht ca.: 7g

• 3 x LEDs für FC STATUS (blau, rot) und 3,3V Anzeige (rot)
• 6 x PWM / DShot-Ausgänge ohne Konflikt
• Option für 2x 2812LED-Ausgänge
• 5 x UARTs
• 1 x Gruppe von 5V / G / S1 / S2 / S3 / S4-Pads für 4in1 ESC-Signal / GND
• 4x Paar Eckpads für ESC-Signal / GND-Verbindungen (DSHOT-kompatibel)
• 1x Paar I2C1-Pads
• 1x Seitentaste für den BOOT (DFU) -Modus
• 1x 16-poliger unten montierter FFC-Steckplatz für FCHUB-6S-, FCHUB-VTX- oder FCHUB-W-Verbindung
• 36 x 36mm Platine mit 30,5mm Befestigungslöchern

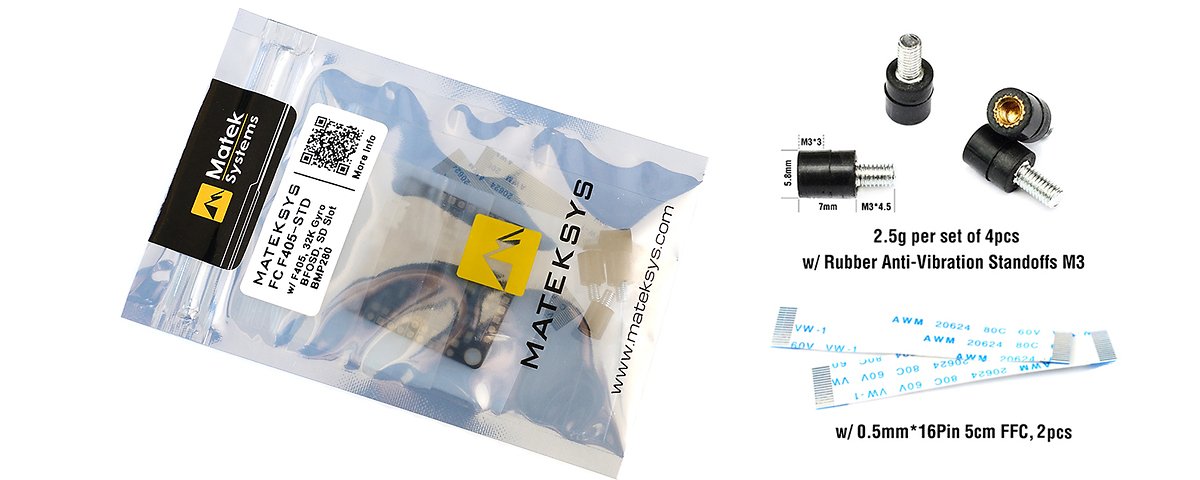

Lieferumfang

• 1 x Flightcontroller
• 2 x 0,5 mm x 16Pin 5cm flexiblem Flachkabel
• 4 x M3 Vibrationsabstandshalter
