Pilotix F405 V3 Flight Controller mit ICM42688 Gyro 3–6S MADE IN EU

Pilotix F405 V3 Flight Controller mit ICM42688 Gyro 3–6S MADE IN EU

Produktbeschreibung

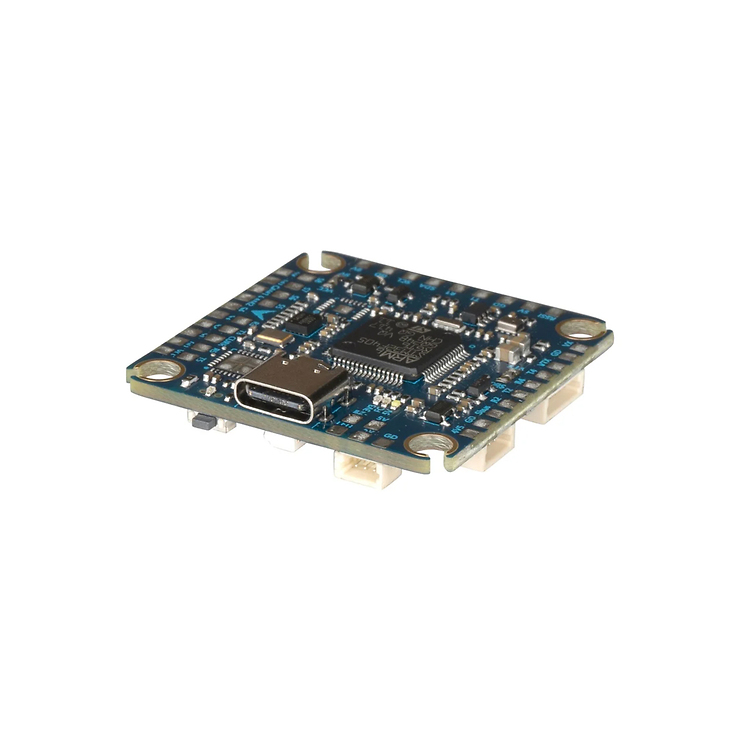

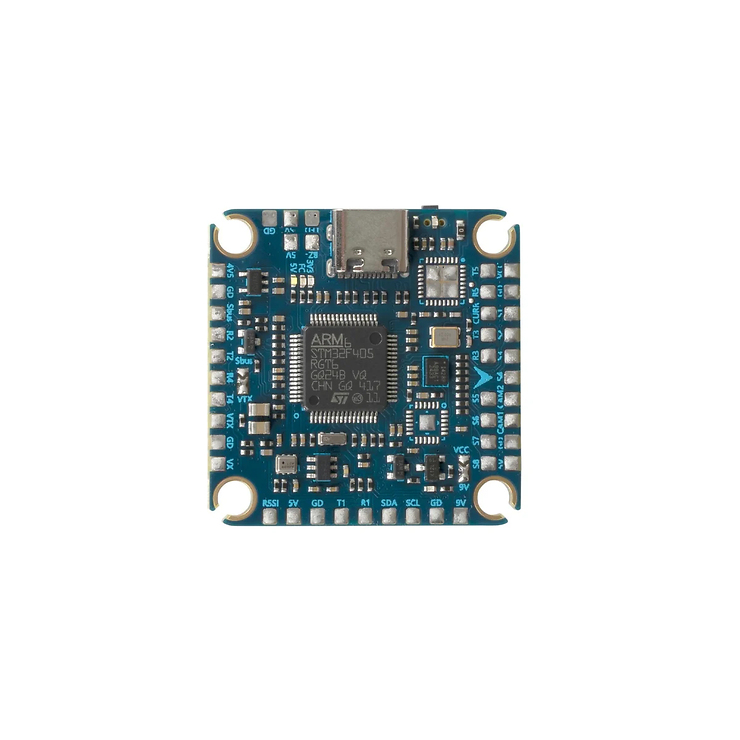

Der Pilotix F405 V3 Flight Controller ist ein leistungsstarker Flugcontroller für FPV-Drohnen und professionelle UAV-Anwendungen, der vollständig in der Europäischen Union entwickelt und gefertigt wird. Ausgestattet mit einem STM32F405RGT6-Prozessor, dem präzisen ICM42688-P-Gyroskop, einem SPL06-Barometer sowie integriertem Beschleunigungssensor und Magnetometer bietet der Controller eine hervorragende Grundlage für Freestyle-, Racing-, Long-Range- und Cinematic-Builds. Er unterstützt Betaflight und ist für 3S bis 6S LiPo-Akkus ausgelegt.

Der über SPI angebundene ICM42688-P-Gyrosensor ermöglicht eine besonders schnelle und präzise Fluglagenerfassung. Zusätzlich verfügt der Flight Controller über 5 UARTs, einen I²C-Port, zwei Kameraeingänge, integriertes Analog-OSD, LED-Ausgang, Buzzer-Anschluss sowie einen modernen USB-C-Port. Damit eignet sich der Controller sowohl für klassische Analog-Systeme als auch für digitale FPV-Setups mit DJI oder Vista.

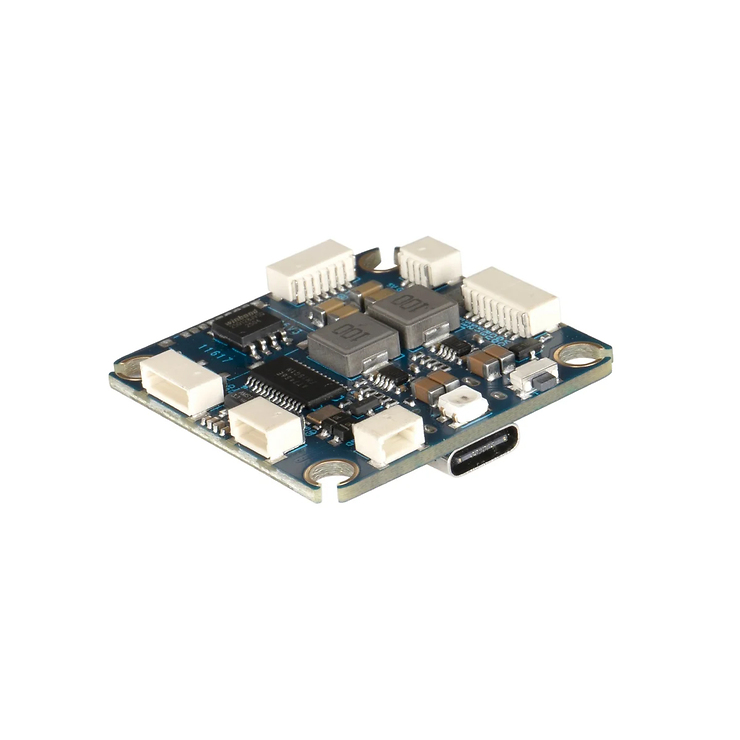

Für die Stromversorgung externer Komponenten stehen zwei integrierte BEC-Ausgänge mit 5 V / 2,5 A und 9 V / 2,5 A zur Verfügung. Unterstützt werden zahlreiche aktuelle ESC-Protokolle wie DShot150, DShot300, DShot600, DShot1000, Multishot, OneShot125 und PWM. Auch bidirektionales DShot für RPM-Filter und ESC-Telemetrie wird unterstützt. Die standardisierte 30,5 × 30,5 mm M3-Montage erleichtert den Einbau in nahezu alle gängigen FPV-Rahmen.

Features

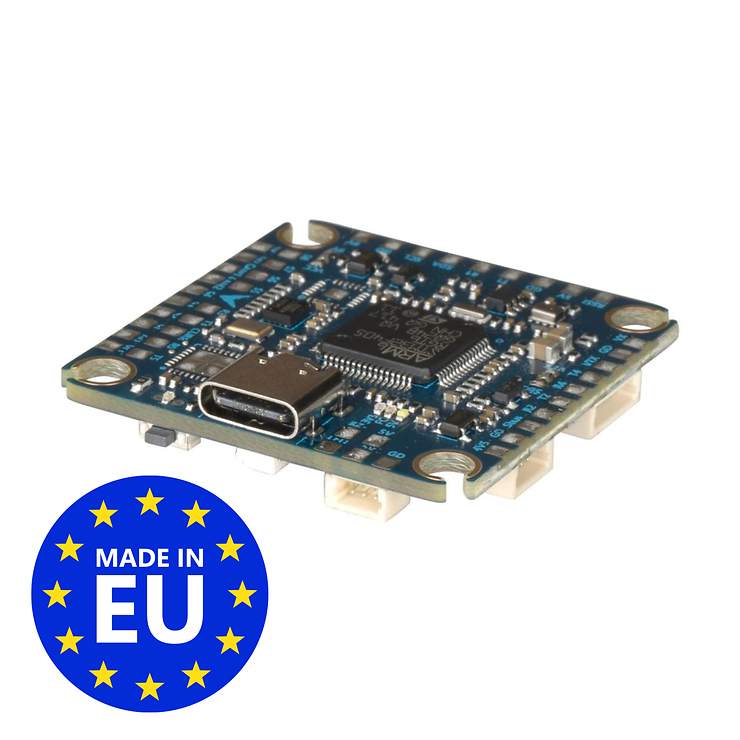

• Entwickelt und gefertigt in der Europäischen Union
• Leistungsstarker STM32F405RGT6 Flight Controller
• Präziser ICM42688-P Gyrosensor (SPI)
• Integrierter SPL06-Barometer
• Beschleunigungssensor und Magnetometer integriert
• Unterstützt 3S bis 6S LiPo-Akkus
• Analoges OSD
• 5 UARTs und I²C-Port
• Zwei Kameraeingänge

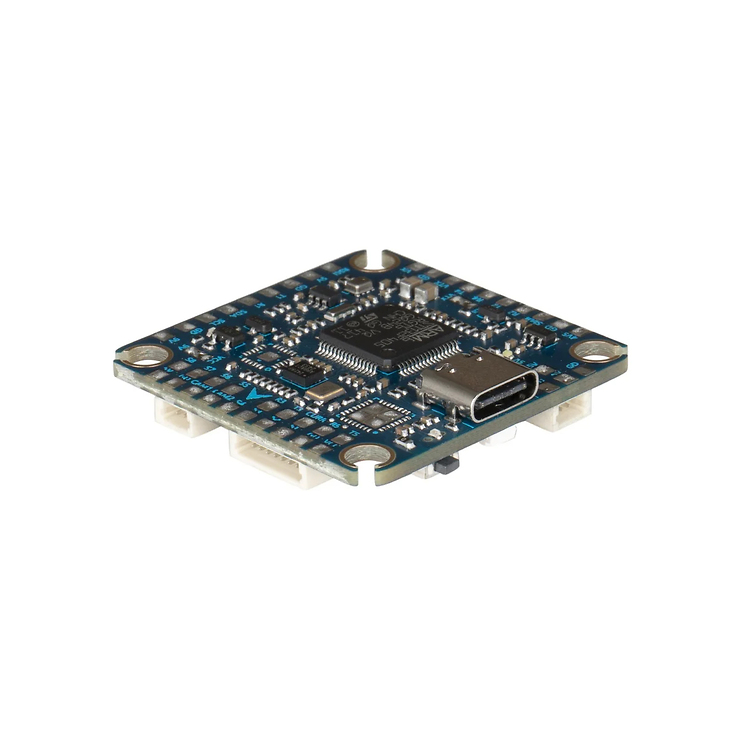

• USB-C-Anschluss
• Dual-BEC mit 5 V / 2,5 A und 9 V / 2,5 A
• Bidirektionales DShot
• Betaflight-kompatibel

Technische Daten

Flight Controller

• Modell: Pilotix F405 V3 ICM42688
• MCU: STM32F405RGT6
• Firmware-Ziel: PILOTIXF405V3
• Firmware: Betaflight
• OSD: Analog

Sensoren

• Gyroskop: ICM42688-P
• Gyro-Anbindung: SPI
• Barometer: SPL06
• Beschleunigungssensor: integriert
• Magnetometer: integriert

Schnittstellen

• UARTs: 5
• I²C: 1

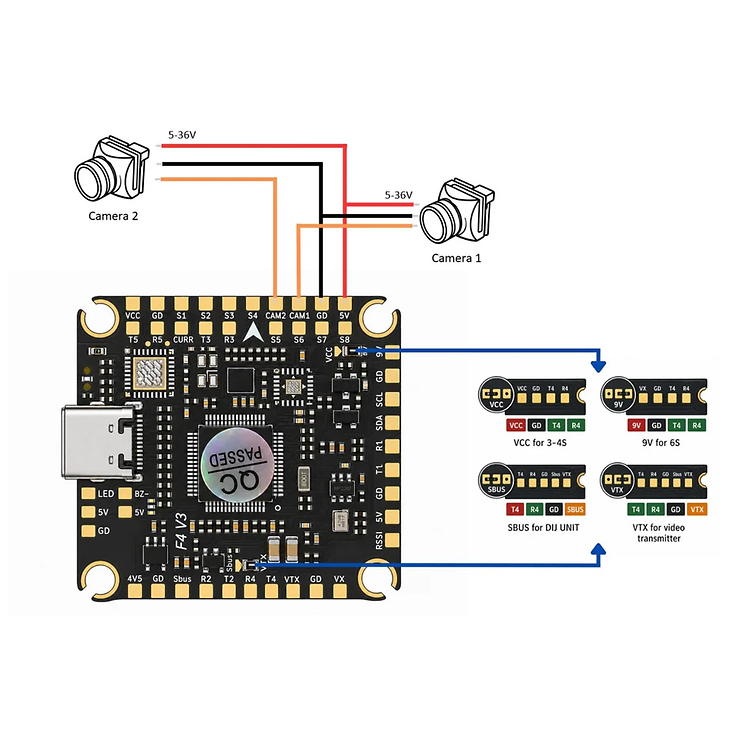

• Kameraeingänge: 2
• Videoein- und -ausgang: Analog
• USB: USB Type-C
• LED-Ausgang: Ja
• Buzzer-Ausgang: Ja

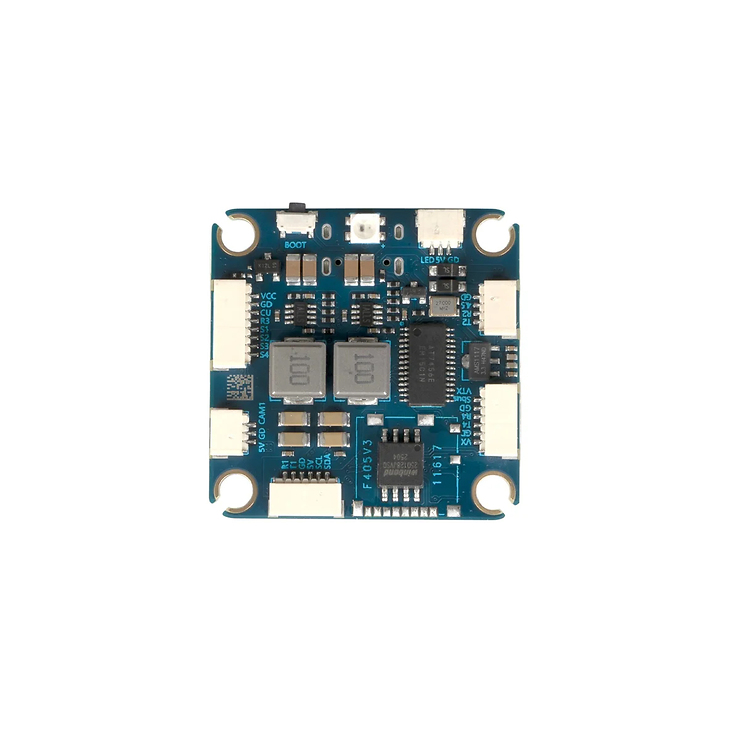

BEC

• 5 V / 2,5 A
• 9 V / 2,5 A

ESC-Unterstützung

• PWM
• OneShot125
• OneShot42
• Multishot
• DShot150
• DShot300
• DShot600
• DShot1000
• Bidirektionales DShot

Empfängerprotokolle

• ELRS
• CRSF
• SBUS
• FrSky
• Futaba
• Flysky
• TBS Crossfire
• DSMX

Abmessungen & Gewicht

• Maße: 36 × 36 mm
• Montage: 30,5 × 30,5 mm (M3)
• Gewicht: 9,6 g

Betriebsbedingungen

• Betriebstemperatur: -20 °C bis +40 °C
• Lagertemperatur: -30 °C bis +50 °C
• Luftfeuchtigkeit: 20–95 % RH (nicht kondensierend)
