Produktbeschreibung

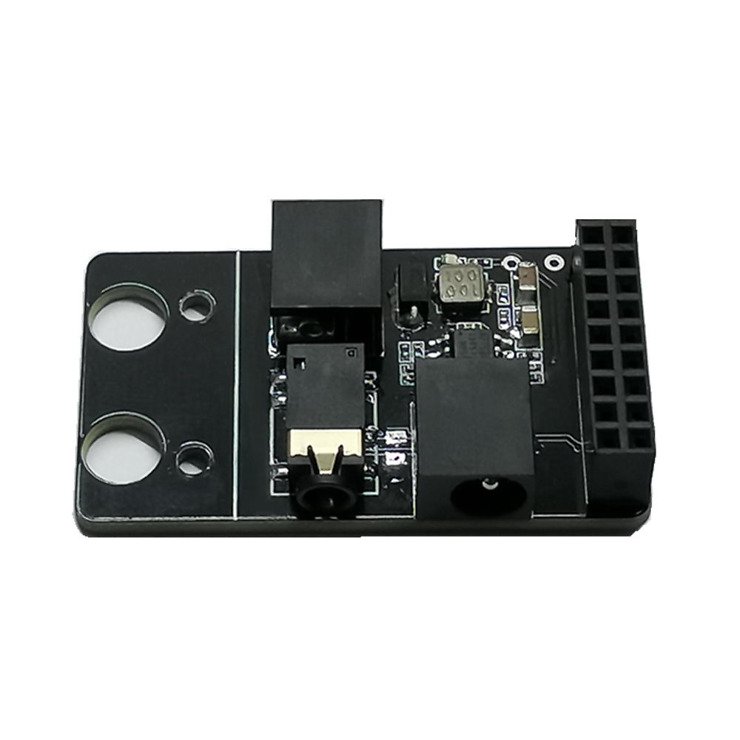

DJI und FatShark Receiver Board 2.0

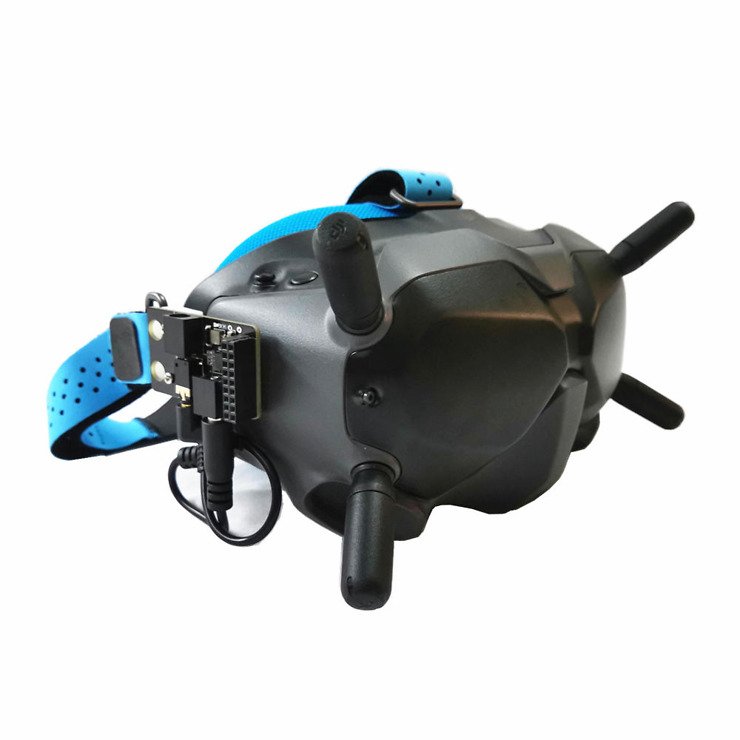

Das digitale Bildübertragungssystem und die visuelle Wahrnehmung von DJI-FPV-Brillen sind die Evolution der FPV-Industrie. Gleichzeitig hat das analoge FPV-System, das durch Fat Shark repräsentiert wird, auch einen sehr großen Marktanteil und seine Fans. Das Design vom 5.8G RX PORT 2.0 wird mit der Kopfbandschraube der DJI-Brille befestigt und kann vollständig an der Seite der DJI-Brille installiert werden, so dass ein FatShark oder verschiedene FatShark-Schnittstellen 5.8G-Empfängersysteme von Drittanbietern verwendet werden können, um Video- und Audiosignale zur Anzeige oder Aufnahme auf den hochwertigen Bildschirm der DJI-FPV-Brille zu übertragen.

Der kompakte und leichte 5.8G RX PORT 2.0 ist vielseitig einsetzbar und wird Personen gefallen, die sowohl analoge als auch digitale FPV-Flugausrüstung besitzen. Holen Sie sich die ultimative Vielseitigkeit aus Ihrer DJI-FPV-Brille. Dieser FatShark-Empfängermodul-Adapter passt an die Seite der DJI Digital FPV Goggles und ermöglicht Ihnen die Verwendung von analogen Videoempfängermodulen von Drittanbietern! Er ist mit Modulen baugleich zu FatShark kompatibel, es handelt sich hierbei jedoch nicht um ein FatShark-Produkt. Die Platine wird in die 3,5-mm-Eingangsbuchse der Brille gesteckkt, die wiederum Video- und Audiosignale vom externen analogen Empfänger auf den hochwertigen Bildschirm der DJI-FPV-Brille überträgt. Oder sogar die Aufnahme des analogen Filmmaterials mit der neuen DJI-Firmware. Dieser kompakte und erschwingliche Adapter ist einfach zu installieren und lässt Ihre Garantie nicht verfallen!

Technische Daten

5.8G RX-Receiver Adapter 2.0
Abmessung: 48 * 28 * 12mm
Gewicht: 10g (ohne Verlängerungskabel)
Leistungsaufnahme: 2S-4S (DC5,5 * 2,1)
Interne Spannung: 5V 3A (mit Pad-Ausgang)
Leistungsabgabe: 2S-4S (DC5,5 * 2,1)
Signaleingang: Standard Fat Shark-Empfängeranschluss Kompatibel mit Empfängern von Drittanbietern: Reaxacc Furious, etc. Signalausgang: Standard-Audio/Video

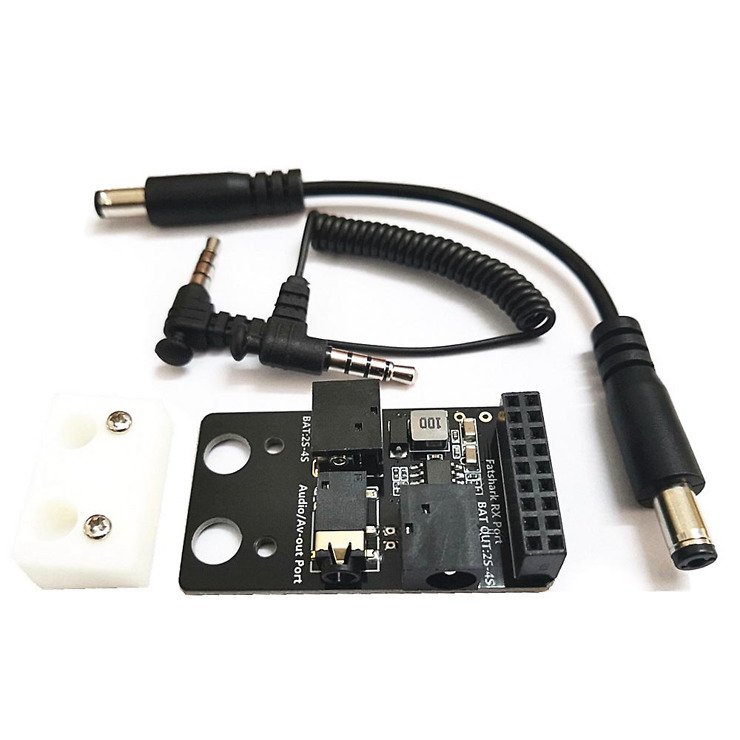

Inhalt
1x Analog-Empfänger-Modul-Adapterkarte
1x Montageplatte und Schrauben 1x A/V-Kabel
1x Stromkabel

Sollte das Analogbild schwarz bleiben kannst Du über die Einstellungen den Zoom auf 80% reduzieren und danach wieder auf 100%. Dann sollte das Problem gelöst sein.

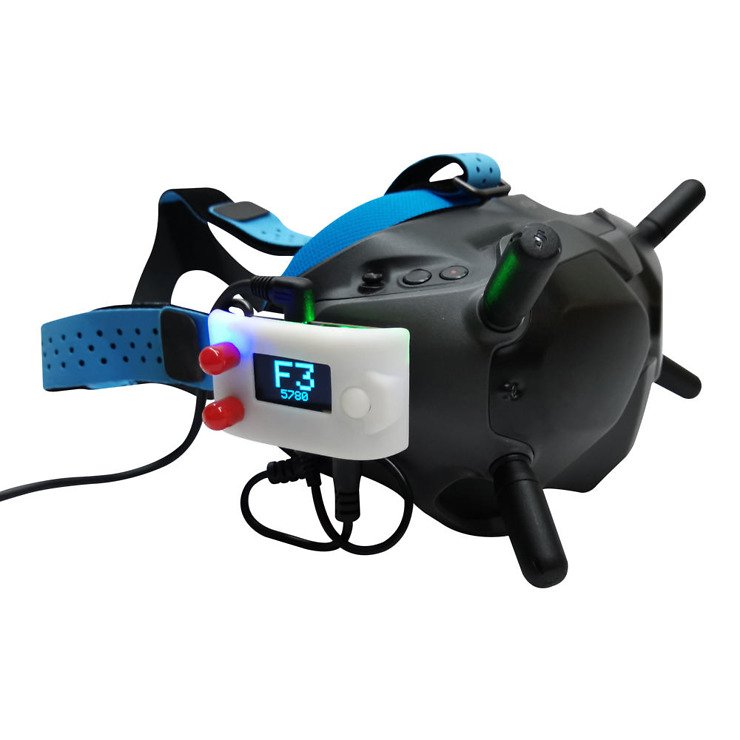

Den Mount zum FatShark DJI Video Receiver 2.0 kannst Du Dir bei Thingiverse runterladen.
Wenn Du keinen 3D Drucker hast Du den Druck bei uns auch kostenpflichtig bestellen.
https://www.thingiverse.com/thing:4073212

Bestellnummer	BAN-RB20-FATDJI
EAN	4260449989045
Hersteller	URUAV

Nov 2020

Gerd Staudenmaier

Das Board ist im Lieferzustand nur bedingt einsetzbar, da ein eingestecktes Empfängermodul mechanisch nur mit dem Stecker fixiert ist. Man braucht also zusätzlich unbedingt ein Gehäuse oder eine sonstige mechanische Sicherung für den Empfänger nebst Antennen. Die meisten Gehäusevorlagen z.B. aus Thingiverse sind leider nur für das Vorgängermodell geeignet, so dass man letztendlich selber konstruieren muss. Es gibt jedoch auch Kritik am Modul selbst. Dieses hat in der neuen Version einen Ein-/Aus Schalter spendiert bekommen, der leider ziemlich überflüssig ist, da er nur sowohl die Stromversorgung des Moduls als auch der DJI-Brille zusammen schaltet. Dasselbe kann ich auch durch Ausstecken des Akkus erreichen. Für diese Schaltleistung ist er zudem auch noch unterdimensioniert und eingebaut in ein Gehäuse ist der Schaltknauf zu klein um vernünftig bedient werden zu können. Was ich dagegen vermisse ist ein Schalter, der nur die Stromversorgung des Moduls mit angestecktem Empfänger unterbrechen würde. Das wäre zum Strom sparen sinnvoll, wenn man gerade ein Modell mit DJI-System verwendet und würde ein Umstecken der Stromversorgung ersparen. Ich habe jedenfalls den eingebauten sinnbefreiten Schalter ausgelötet und mit einer Lötbrücke ersetzt.

Apr 2021

Matthias Schöne

Das mit gelieferte 4polige Klinkenkabel oder die Steckverbindung sind nicht das beste. Mit nem Tausch des Kabels und einer lotverbind am Board kann es aber benutzt werden.
