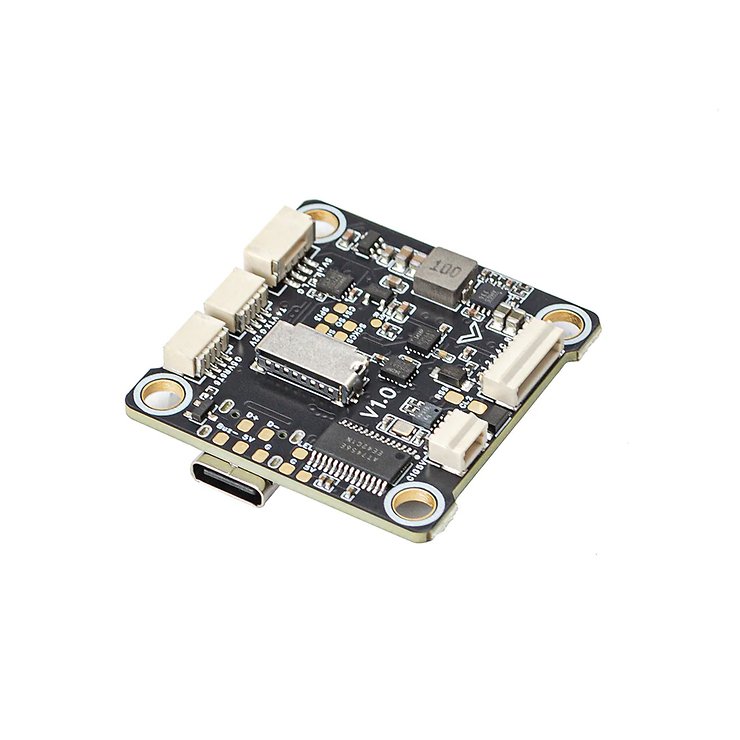

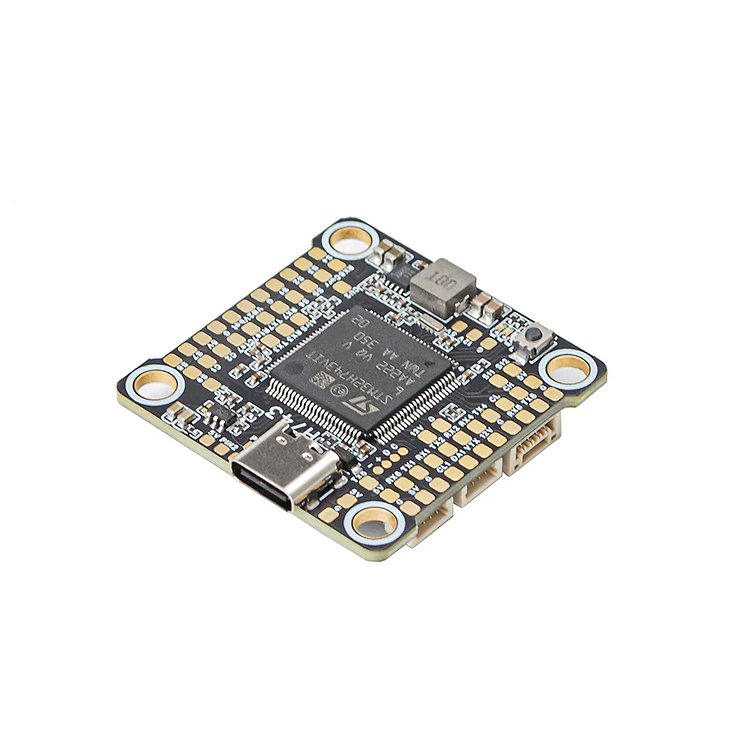

OddityRC H743 FC Flight Controller

OddityRC H743 FC Flight Controller

Produktbeschreibung

Der OddityRC H743 Flight Controller richtet sich an Piloten, die maximale Rechenleistung, höchste Flexibilität und professionelle Sensorik erwarten. Mit dem extrem leistungsstarken STM32H743 Prozessor (480 MHz) bietet dieser Flight Controller mehr als genug Reserven für komplexe Setups mit ArduPilot, Betaflight oder INAV – ideal für Long Range, Freestyle, Cinewhoop und professionelle UAV-Anwendungen.

Dank Dual-IMU-Design, umfangreicher UART-Ausstattung, MicroSD-Blackbox, CAN-Bus, dualem Kameraeingang und DJI-FPV-OSD-Support ist der H743 ein echtes Multitalent. Die saubere Stromversorgung, gefilterte Schaltkreise und durchdachte Layouts sorgen für stabile Sensorwerte und zuverlässige Performance – selbst in anspruchsvollen Umgebungen.

Ob leistungsstarker FPV-Quad, Mapping-Drone oder autonomes Flugprojekt: Der OddityRC H743 liefert Präzision, Stabilität und Zukunftssicherheit auf Profi-Niveau.

Features

• Extrem leistungsstarker STM32H743 MCU (480 MHz)
• Dual-IMU-Setup für maximale Sensorstabilität
• MicroSD-Slot für umfangreiche Blackbox-Logs
• 7 UARTs mit integrierter Invertierung
• Unterstützung für ArduPilot, Betaflight & INAV
• CAN-Bus für moderne Peripherie
• Dual-Kamera-Eingang umschaltbar
• DJI FPV OSD über freien UART nutzbar
• USB-C Anschluss
• Sehr leicht & kompakt – nur 7 g

Technische Spezifikationen

Prozessor & Sensorik

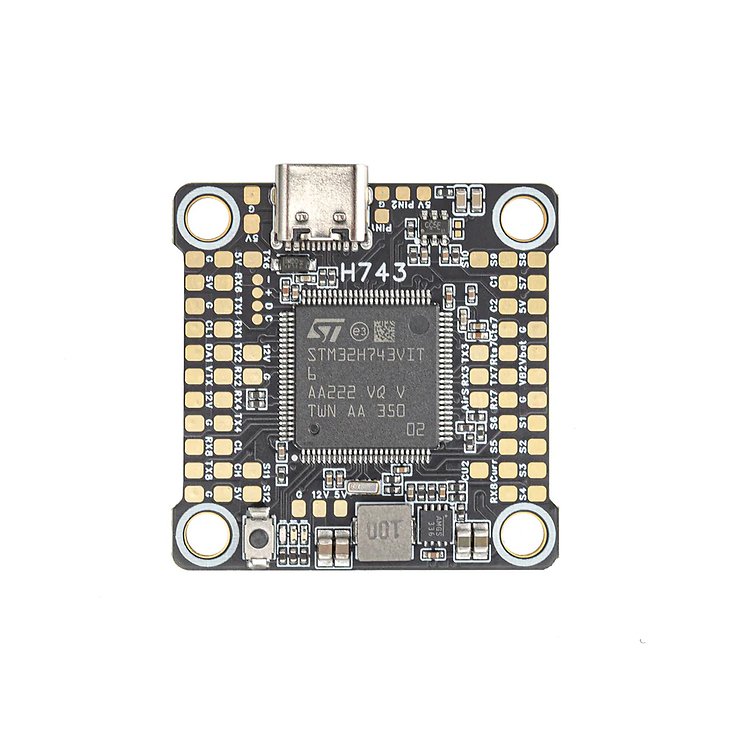

• MCU: STM32H743VIH6, 480 MHz
• RAM: 1 MB
• Flash: 2 MB
• IMU Board V1.0: MPU6000 (SPI1) + ICM20602 (SPI4)
• IMU Board V1.5: MPU6000 (SPI1) + ICM42605 (SPI4)
• Barometer: Infineon DPS310 (I2C2)

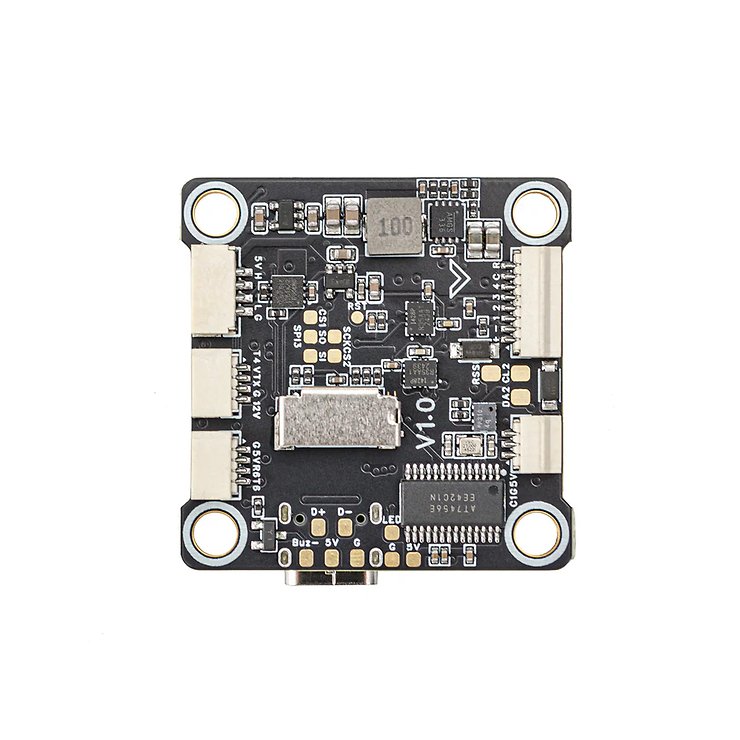

• OSD: AT7456E (SPI2)

Anschlüsse & Schnittstellen

• UARTs: 7 (1,2,3,4,6,7,8) mit Inversion
• PWM-Ausgänge: 13 (inkl. LED-Pad)
• I2C: 2
• CAN: 1
• ADC: 6 (VBAT, Strom, RSSI, Airspeed, VBAT2, CURR2)
• SPI3 Breakout vorhanden
• Dual Camera Inputs (umschaltbar)

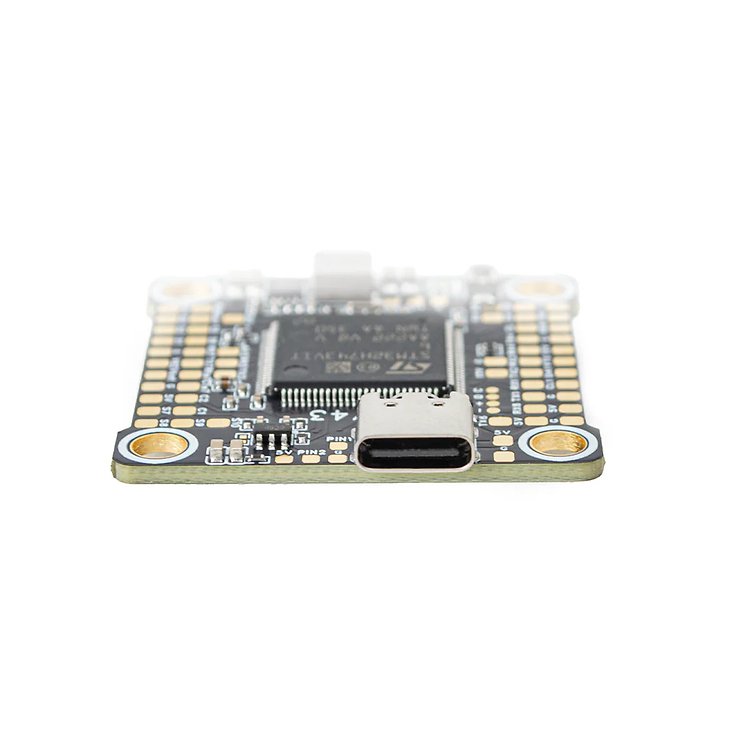

• USB-C (USB 2.0)

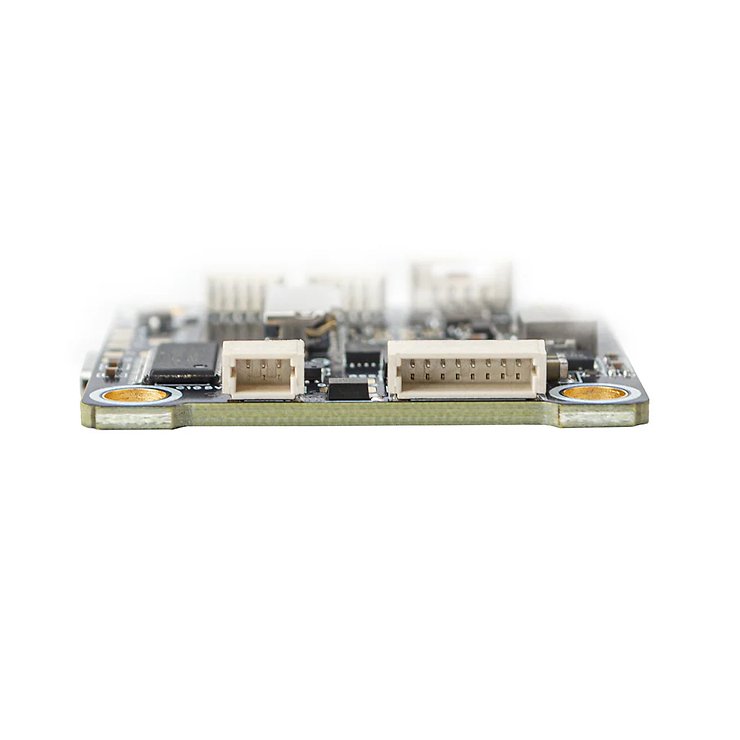

• JST-SH 1.0 (8-Pin): Vbat / G / Curr / RX8 / S1–S4
• JST-GH 1.25 (4-Pin): 5V / CAN-H / CAN-L / G

Stromversorgung

• Eingangsspannung: 6–36 V (2–8S LiPo)
• BEC 5V: 2 A dauerhaft (max. 3 A)
• LDO 3.3V: max. 200 mA
• Kein integrierter Stromsensor
• VBAT2 ADC: bis 69 V
• Ruhestrom:
  • Betaflight: ca. 200 mA @5V
  • ArduPilot: ca. 150 mA @5V

Firmware-Support

• ArduPilot (ChibiOS): MATEKH743
• Betaflight: MATEKH743
• INAV: MATEKH743

Mechanik

• Montage: 30.5 × 30.5 mm
• Bohrung: Φ4 mm (mit Grommets auf Φ3 mm)
• Abmessungen: 37 × 38 mm
• Gewicht: ca. 7 g
