Pilotix F405 V3 Flight Controller Stack ICM42688 & AM32 80A 4in1 ESC 3–8S MADE IN EU

Pilotix F405 V3 Flight Controller Stack ICM42688 & AM32 80A 4in1 ESC 3–8S MADE IN EU

Produktbeschreibung

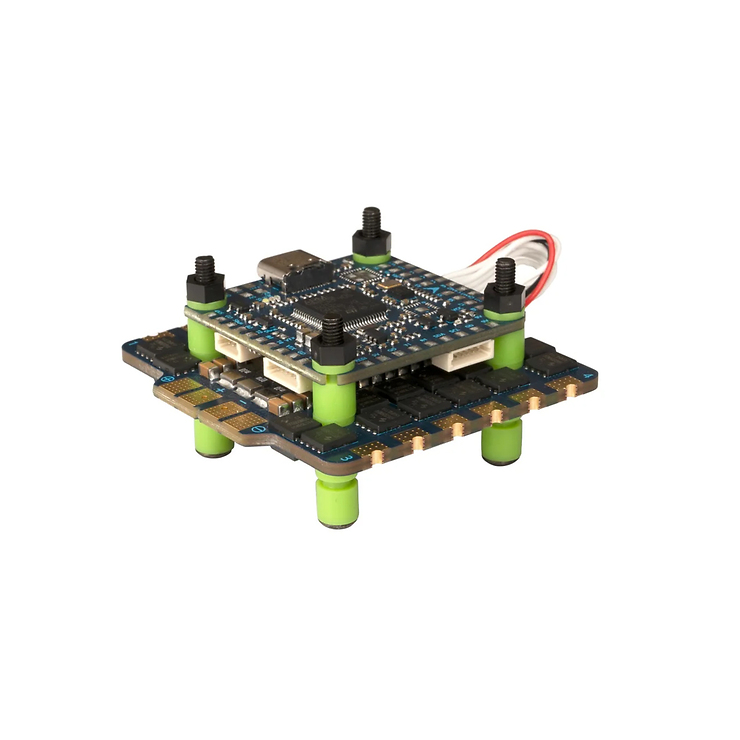

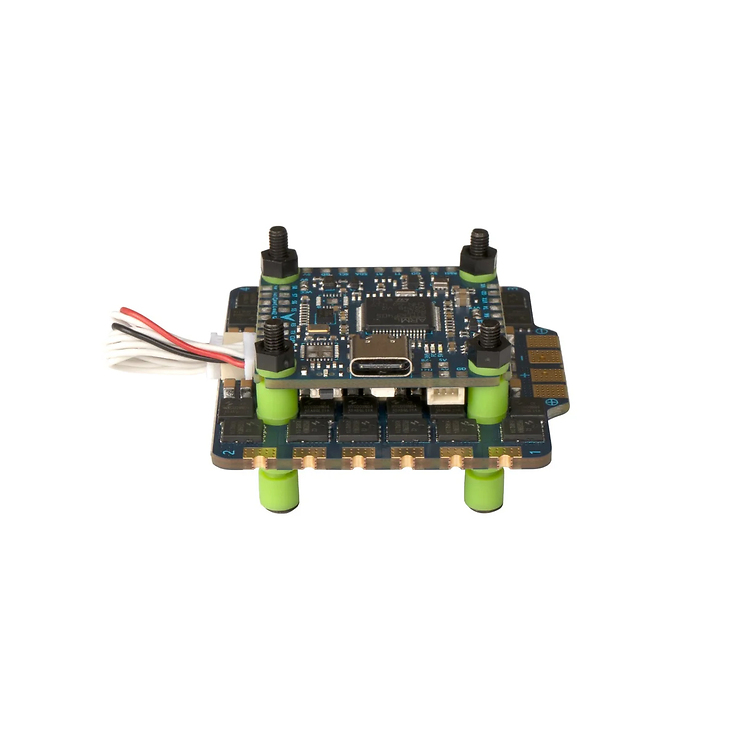

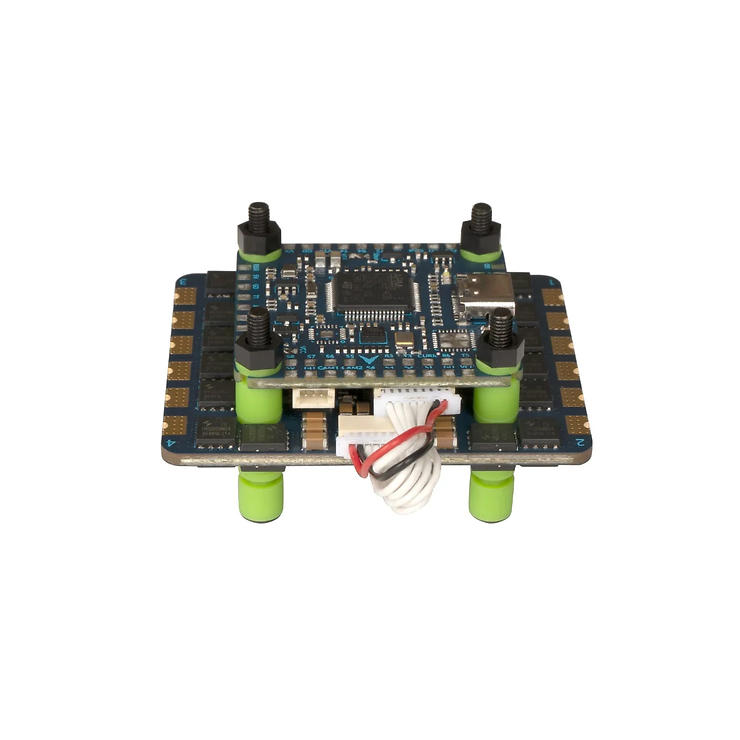

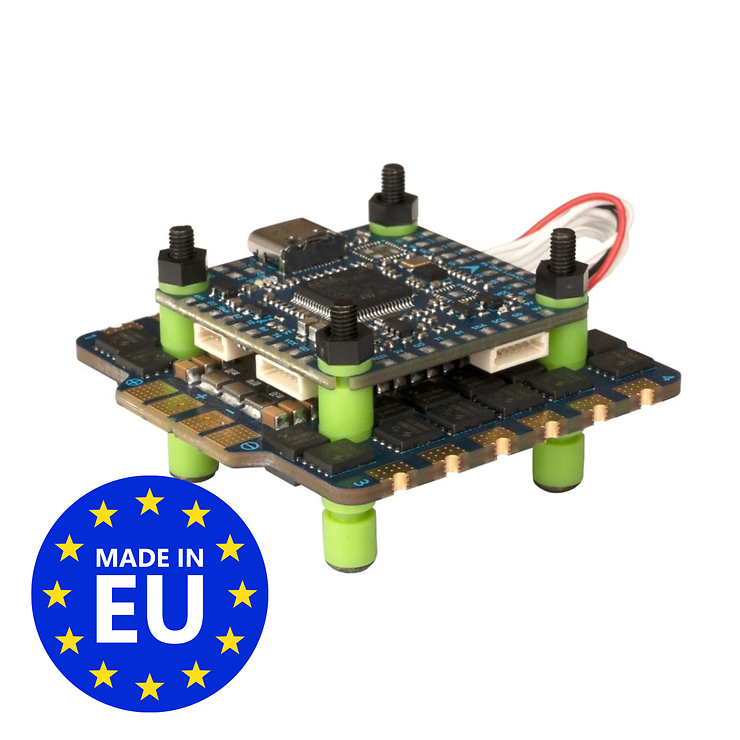

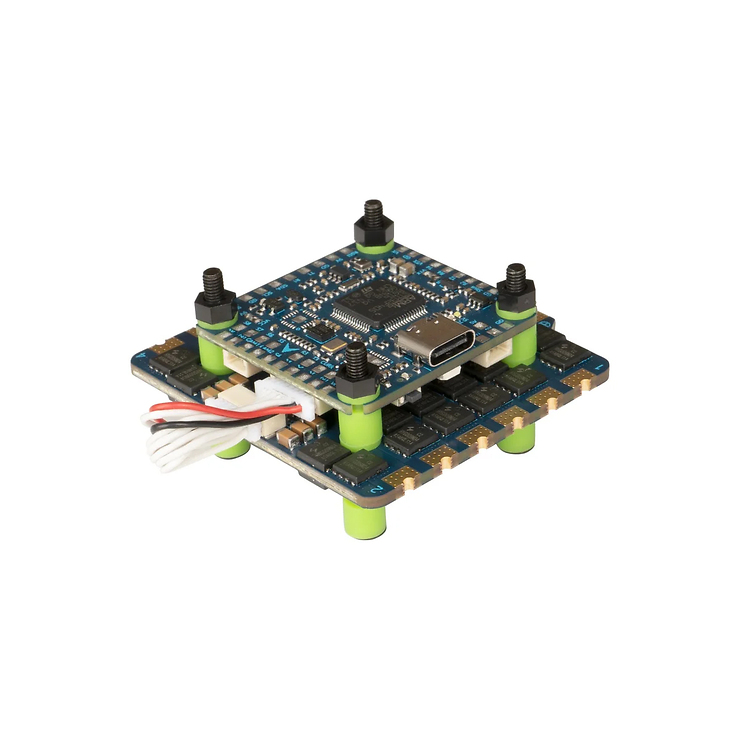

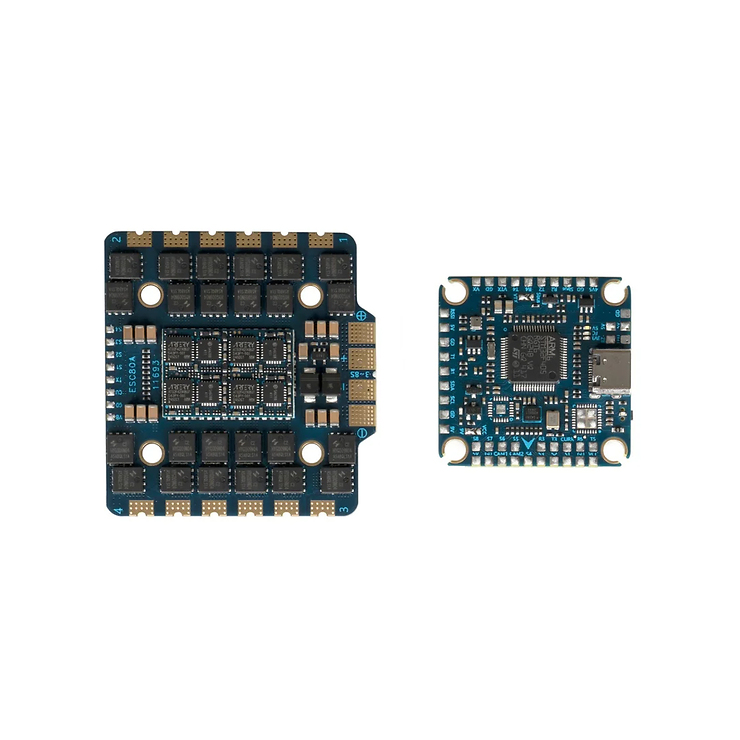

Der Pilotix F405 V3 Flight Controller Stack ist ein leistungsstarker FPV-Stack aus Flight Controller und 80A 4in1 ESC, der vollständig in der Europäischen Union entwickelt und gefertigt wird. Mit einem STM32F405RGT6-Prozessor, dem präzisen ICM42688-P-Gyroskop, SPL06-Barometer, 16 MB Blackbox-Speicher und einem leistungsstarken AM32 80A ESC eignet sich dieser Stack sowohl für anspruchsvolle Freestyle- und Racing-Drohnen als auch für Long-Range- und professionelle UAV-Anwendungen.

Der Flight Controller unterstützt Betaflight 4.5 sowie ArduPilot und bietet mit 5 UARTs, zwei Kameraeingängen, integriertem OSD, LED-Ausgang, I²C-Schnittstelle und USB-C eine umfangreiche Ausstattung für moderne FPV-Builds. Der hochwertige ICM42688-P-Sensor kommuniziert über SPI und liefert eine präzise und schnelle Fluglagenerfassung. Zusätzlich sind ein SPL06-Barometer, Beschleunigungssensor sowie Magnetometer integriert.

Der zum Stack gehörende Pilotix AM32 80A 4in1 ESC basiert auf einem AT32F421K8U7-Prozessor und unterstützt AM32-Firmware inklusive bidirektionalem DShot und ESC-Telemetrie. Mit 80 A Dauerstrom pro Kanal und 100 A Spitzenstrom bietet der ESC enorme Leistungsreserven für leistungsstarke 5- bis 10-Zoll-FPV-Drohnen. Zwei integrierte BEC-Ausgänge mit 5 V / 2,5 A und 9 V / 2,5 A versorgen Kamera, VTX und weiteres Zubehör zuverlässig mit Spannung.

Features

• Komplett in der EU entwickelt und gefertigt
• Leistungsstarker STM32F405RGT6 Flight Controller
• Präzises ICM42688-P Gyroskop (SPI)
• Integrierter SPL06-Barometer
• 16 MB Blackbox-Speicher
• AM32 80A 4in1 ESC mit Telemetrie
• Unterstützt 3S bis 8S LiPo-Akkus
• Betaflight 4.5 und ArduPilot kompatibel
• 5 UARTs für umfangreiche Erweiterungen
• Zwei Kameraeingänge mit Umschaltfunktion
• Analoges OSD
• USB-C-Anschluss
• Dual-BEC mit 5 V und 9 V
• Bidirektionales DShot und RPM-Filter

Technische Daten

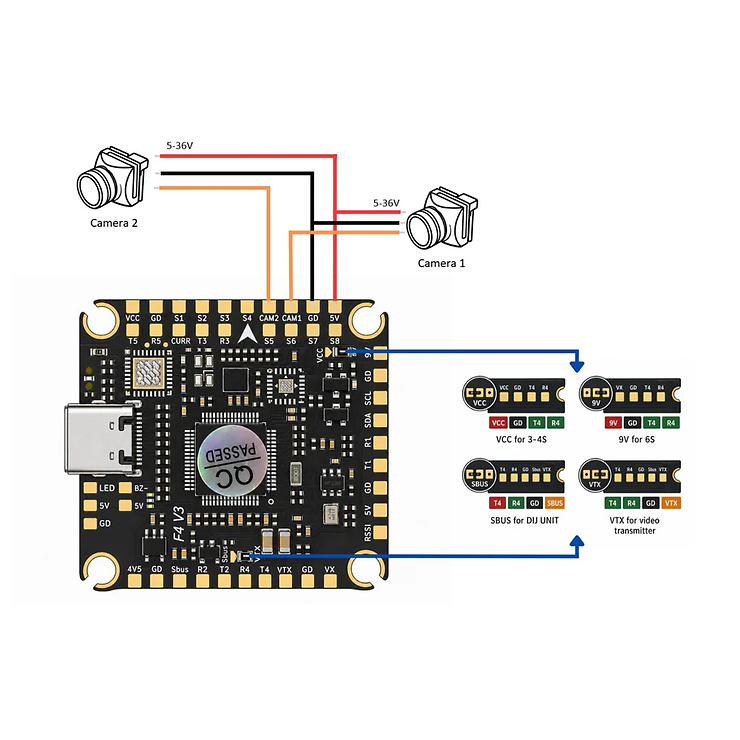

Flight Controller

• Modell: Pilotix F405 V3 ICM42688 CZ
• MCU: STM32F405RGT6
• Taktfrequenz: 168 MHz
• Gyroskop: ICM42688-P
• Gyro-Anbindung: SPI
• Barometer: SPL06
• Magnetometer: integriert
• Beschleunigungssensor: integriert
• Firmware: Betaflight 4.5 / ArduPilot
• Firmware-Ziel: PILOTIXF405V3
• Blackbox: 16 MB
• OSD: Analog
• UARTs: 5
• Motorausgänge: 8
• Kameraeingänge: 2
• USB: USB Type-C
• BEC: 5 V / 2,5 A und 9 V / 2,5 A
• Abmessungen: 36 × 36 × 7 mm
• Gewicht: 9,6 g
• Montage: 30,5 × 30,5 mm (M3)

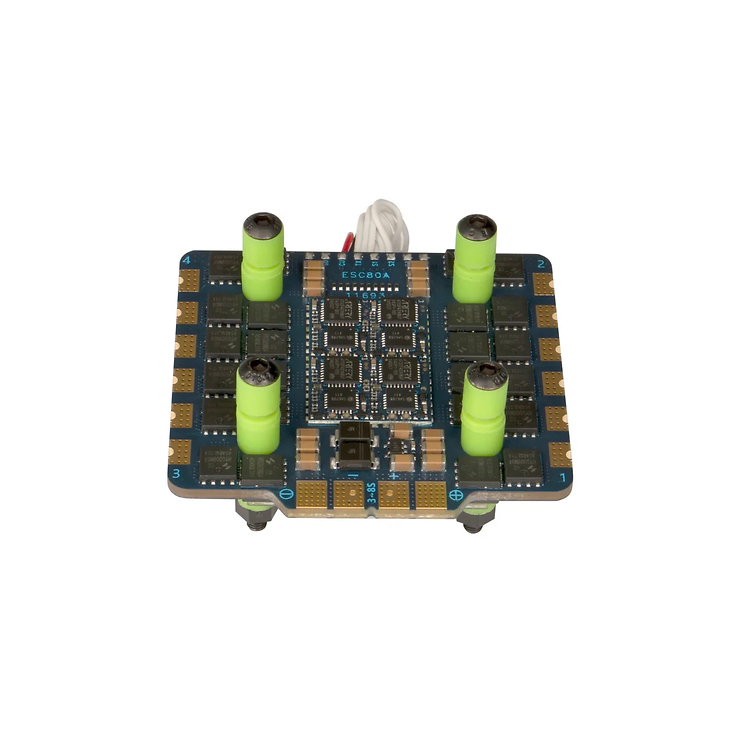

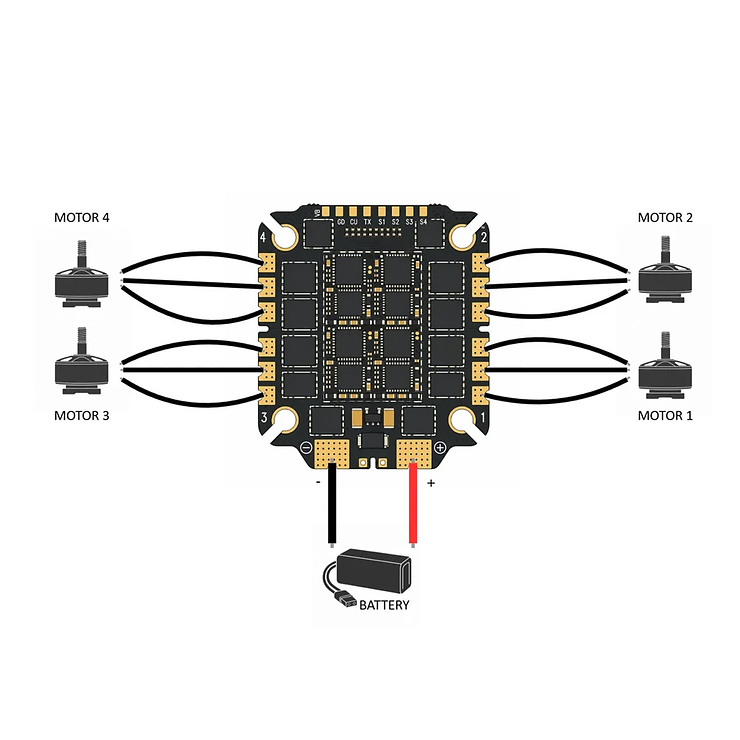

ESC

• Modell: Pilotix AM32 80A 4in1
• MCU: AT32F421K8U7
• Firmware: AM32 2.16
• Dauerstrom: 4 × 80 A
• Spitzenstrom: 4 × 100 A
• Eingangsspannung: 3–8S LiPo (8–36 V)
• ESC-Protokolle: DShot150, DShot300, DShot600, Multishot, OneShot, ProShot, PWM
• Bidirektionales DShot: Ja
• ESC-Telemetrie: Ja
• Stromsensor: Ja
• Temperatursensor: Ja
• XT90-Stromanschluss
• SH1.0 8-Pin Verbindung zum Flight Controller
• Abmessungen: 55 × 52 mm
• Gewicht: 33 g
• Montage: 30,5 × 30,5 mm (M3)

Gesamtabmessungen

• Stack-Gewicht: 42,6 g
