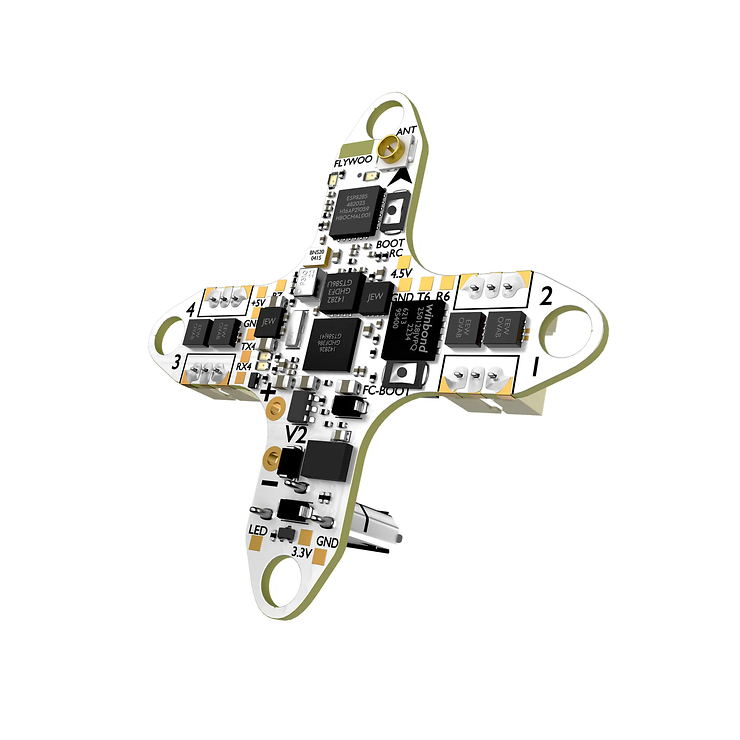

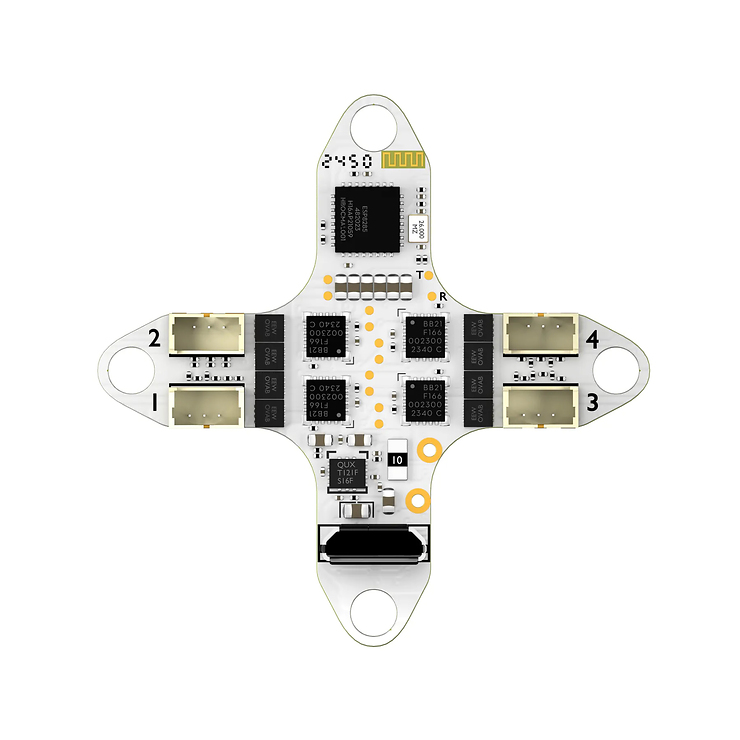

Flywoo GOKU F405 HD 1S 5A AIO V2 Flight Controller ICM42688 mit ELRS

Flywoo GOKU F405 HD 1S 5A AIO V2 Flight Controller ICM42688 mit ELRS

Produktbeschreibung

Der Flywoo GOKU F405 HD 1S 5A AIO V2 ist ein ultraleichter All-in-One Flight Controller für moderne 1S-HD-FPV-Drohnen und wurde speziell für den Einsatz mit DJI O4, Walksnail Avatar und HDZero entwickelt. Mit seinem leistungsstarken STM32F405BGA-Prozessor, dem präzisen ICM42688P-Gyroskop, einem integrierten 5A 4in1 ESC, ExpressLRS 2.4 GHz mit TCXO sowie einem speziell entwickelten 5V-BEC für die DJI O4 Air Unit bietet er eine hervorragende Basis für leistungsstarke Tiny-Whoop- und Micro-HD-Builds.

Die V2-Version wurde gegenüber dem Vorgänger gezielt für digitale 1S-Systeme optimiert. Das integrierte Flywoo O4 5V BEC versorgt die DJI O4 Air Unit zuverlässig mit Spannung und ermöglicht einen stabilen Betrieb bis zu einer Akkuspannung von 2,6 V. Dadurch bleibt die Videoübertragung auch bei niedrigem Akkustand zuverlässig erhalten. Gleichzeitig sorgt der integrierte TCXO-ELRS-Empfänger (temperaturkompensierter Quarzoszillator) für eine besonders stabile Funkverbindung und geringe Latenzen.

Der Flight Controller verfügt über ein besonders leichtes kreuzförmiges PCB-Design, das mit nahezu allen gängigen 1S-Frames kompatibel ist. Trotz seines Gewichts von lediglich 2,6 g integriert das Board einen leistungsfähigen Flight Controller, einen 5A 4in1 ESC, ein SPL06-Barometer sowie eine 8 MB Blackbox, mit der Flugdaten direkt aufgezeichnet und später analysiert werden können. Vorinstallierte JST1.25-Motoranschlüsse vereinfachen den Aufbau und ermöglichen einen schnellen Motorwechsel ohne Löten.

Features

• Speziell für DJI O4, Walksnail und HDZero entwickelt
• Leistungsstarker STM32F405BGA Flight Controller
• Präziser ICM42688P Gyrosensor
• Integrierter 5A 4in1 ESC
• Flywoo O4 5V BEC für DJI O4 Air Unit
• Betrieb der O4 Air Unit bis 2,6 V Akkuspannung
• Integrierter ExpressLRS 2.4 GHz UART-Empfänger mit TCXO
• 8 MB Blackbox zur Flugdatenspeicherung
• SPL06-Barometer
• Ultraleichtes Cross-Layout für nahezu alle 1S-Frames
• Vorinstallierte JST1.25-Motoranschlüsse
• USB-C-Anschluss
• Kompatibel mit Betaflight

Technische Daten

Flight Controller

• MCU: STM32F405BGA
• Gyroskop: ICM42688P
• Barometer: SPL06
• Blackbox: 8 MB
• Firmware: FLYWOOF405S_AIO
• UARTs: UART3 (ELRS), UART4, UART5 (SBUS), UART6
• Unterstützte Protokolle: CRSF, SBUS, iBus, Spektrum

Empfänger

• Integrierter Flywoo TCXO ELRS 2.4 GHz Receiver
• ExpressLRS 3.x
• Temperaturkompensierter Quarzoszillator (TCXO)

BEC

• Ausgang: 5 V / 3 A
• Optimiert für DJI O4 Air Unit

ESC

• 4in1 ESC
• Eingangsspannung: 1S LiPo / LiHV
• Dauerstrom: 5 A
• Spitzenstrom: 8 A
• Firmware: Bluejay
• Unterstützte Protokolle: DShot300, DShot600

Anschlüsse

• Motoranschlüsse: JST1.25
• Akkuanschluss: A30
• USB-C

Abmessungen & Gewicht

• Maße: 30,5 × 30,5 mm
• Montagebohrungen: 25,5 × 25,5 mm
• Gewicht: 2,6 g (ohne Motorstecker)

Kompatibilität

• DJI O4 Air Unit
• Walksnail Avatar
• HDZero
• Tiny Whoops
• 1S Micro-Drohnen
• 65–85-mm-Whoops
• Firefly16
• Firefly18
