Holybro PM02D 12S HV Power Module I2C für Pixhawk 5X / 6X

Holybro PM02D 12S HV Power Module I2C für Pixhawk 5X / 6X

Produktbeschreibung

Das Holybro PM02D 12S HV Power Module wurde speziell für moderne Pixhawk-Systeme wie den Pixhawk 5X und Pixhawk 6X entwickelt und bietet eine zuverlässige Spannungsversorgung sowie präzise Strom- und Spannungsmessung über eine digitale I2C-Schnittstelle. Entwickelt für professionelle UAV-, VTOL- und Fixed-Wing-Anwendungen unterstützt das PM02D Hochvolt-Setups bis zu 12S LiPo und liefert stabile 5.2V Versorgungsspannung für den Flight Controller.

Im Gegensatz zu klassischen analogen Powermodulen arbeitet das PM02D digital über I2C und ermöglicht dadurch deutlich präzisere Telemetriedaten für Spannung, Stromverbrauch und Leistungsüberwachung. Für moderne Autopilot-Systeme ist das ein wenig wie der Unterschied zwischen einem alten Röhrenradio und einem Raumfahrtcomputer. Beide machen Geräusche – aber nur eines davon kann zuverlässig ein VTOL-System überwachen.

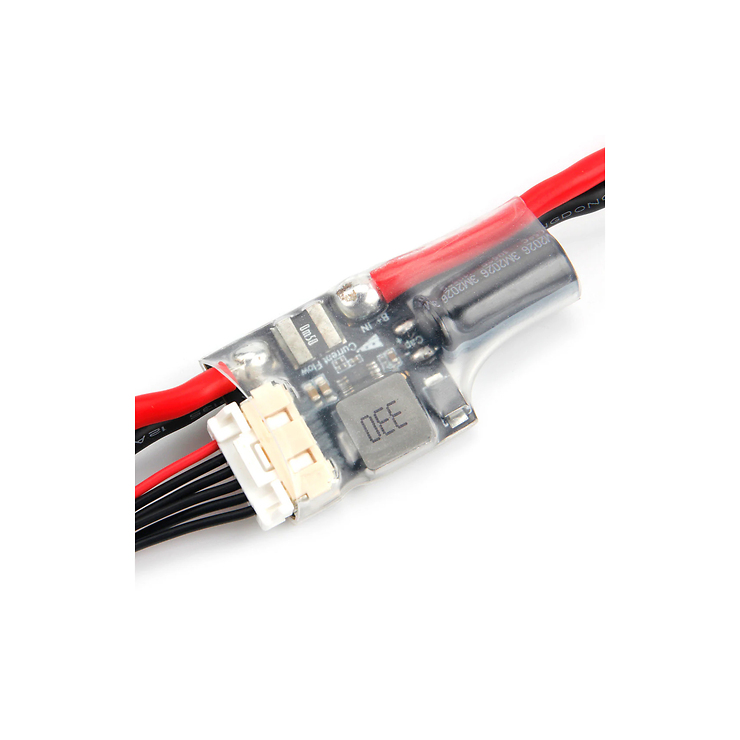

Das integrierte Schaltregler-Design liefert bis zu 5.2V bei 3A Ausgangsstrom und eignet sich ideal zur stabilen Versorgung des Flight Controllers und angeschlossener Sensorik. Unterstützt werden dabei Akkus von 2S bis 12S HV LiPo.

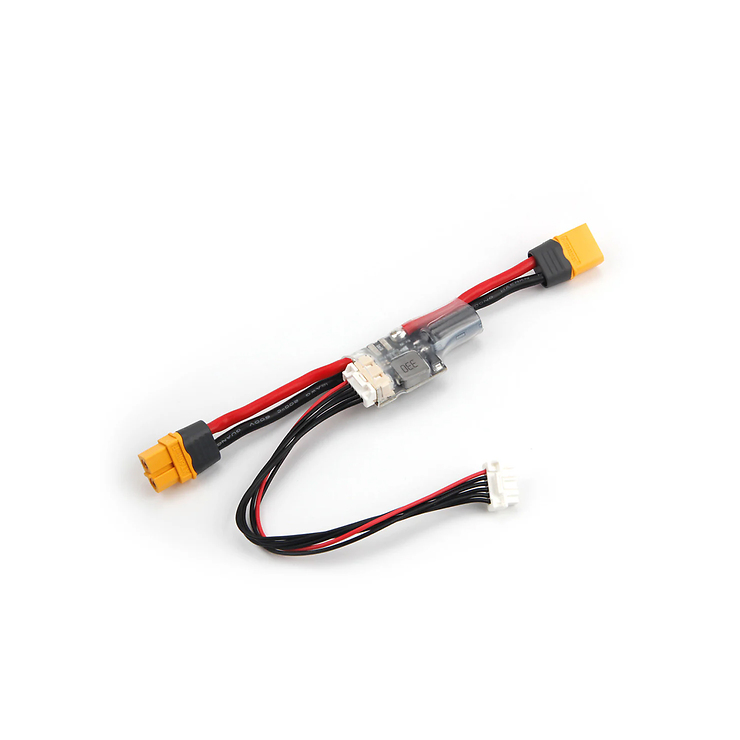

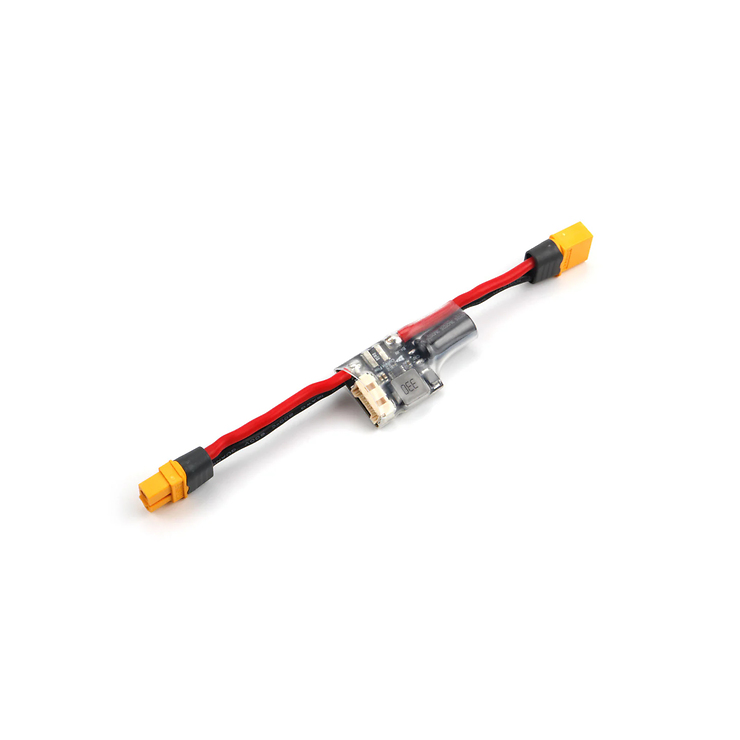

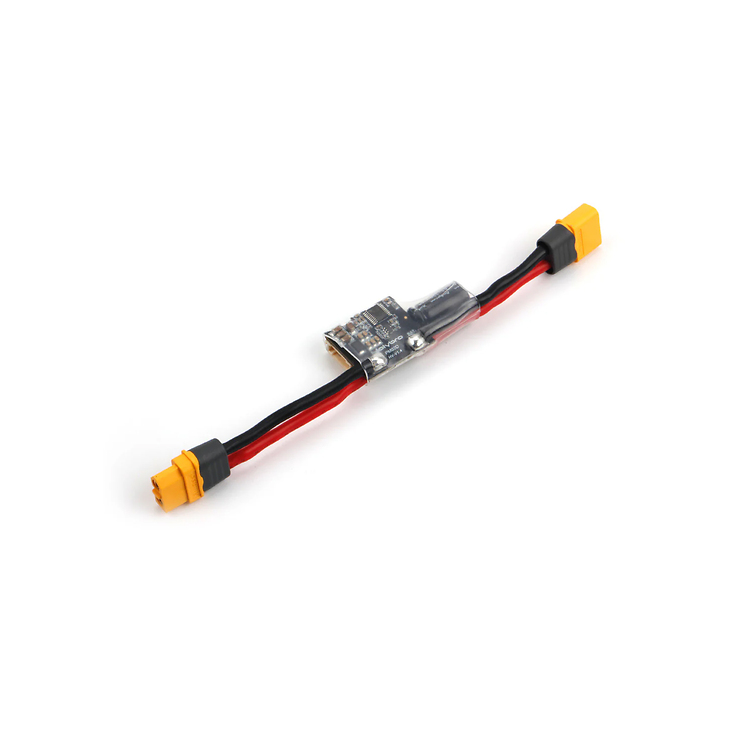

Das Modul wird vollständig vormontiert mit XT60-Steckern, Silikonkabeln und Schutz-Schrumpfschlauch geliefert. Durch die kompakte Bauweise lässt sich das PM02D problemlos in professionelle UAV-Plattformen integrieren.

Wichtig: Das Modul ist nicht für die Versorgung von Servos ausgelegt. Servos sollten weiterhin über ein separates BEC oder ESC-System betrieben werden. Denn hungrige Servos und empfindliche Flugcomputer teilen sich Strom nur ungefähr so friedlich wie zwei Waschbären in einer Mülltonne.

Technische Daten

Allgemein

• Modell: Holybro PM02D HV
• Schnittstelle: I2C kompatibel
• Kompatibel mit:
  • Pixhawk 5X
  • Pixhawk 6X
  • weitere kompatible Autopilot-Systeme

Eingang & Leistung

• Eingangsspannung: 2S–12S LiPo HV
• Dauerstrom PCB: 60A
• Burststrom PCB: 100A (<60 Sekunden)
• Maximal messbarer Strom: 327A

Ausgang

• Ausgangsspannung: 5.2V
• Maximaler Ausgangsstrom: 3A

Telemetrie

• Digitale Spannungs- und Strommessung
• I2C kompatible Datenübertragung

Verkabelung

• XT60 Stecker vormontiert
• 14AWG Silikonkabel
• Molex 2.00mm CLIK-Mate Connector

Gewicht

• Gewicht: 20 g

Hinweise

• Nicht zur Versorgung von Servos geeignet
• Für höhere Dauerströme sollten stärkere Kabel und Steckersysteme verwendet werden
• Für die HV-Version muss der Parameter:
  • SENS_EN_INA228 aktiviert werden
