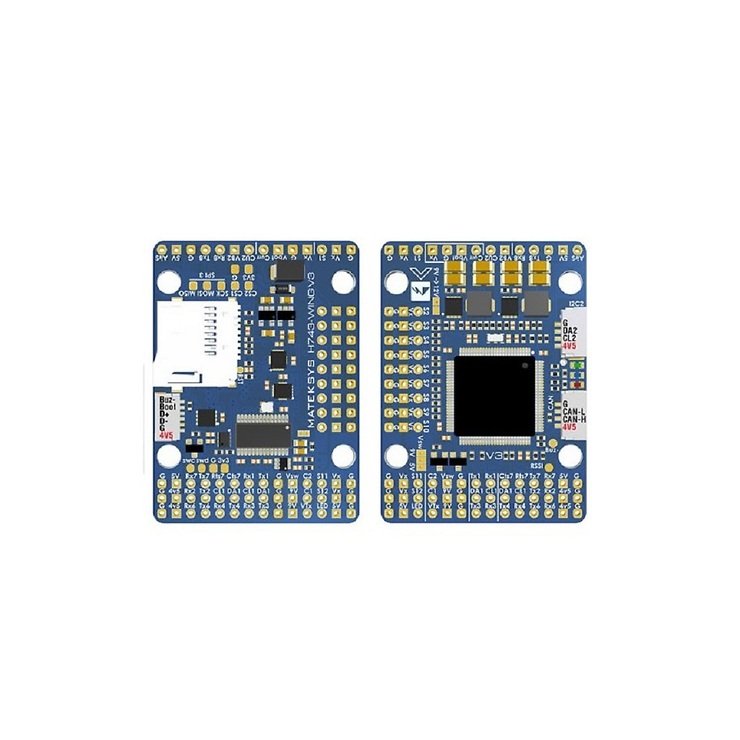

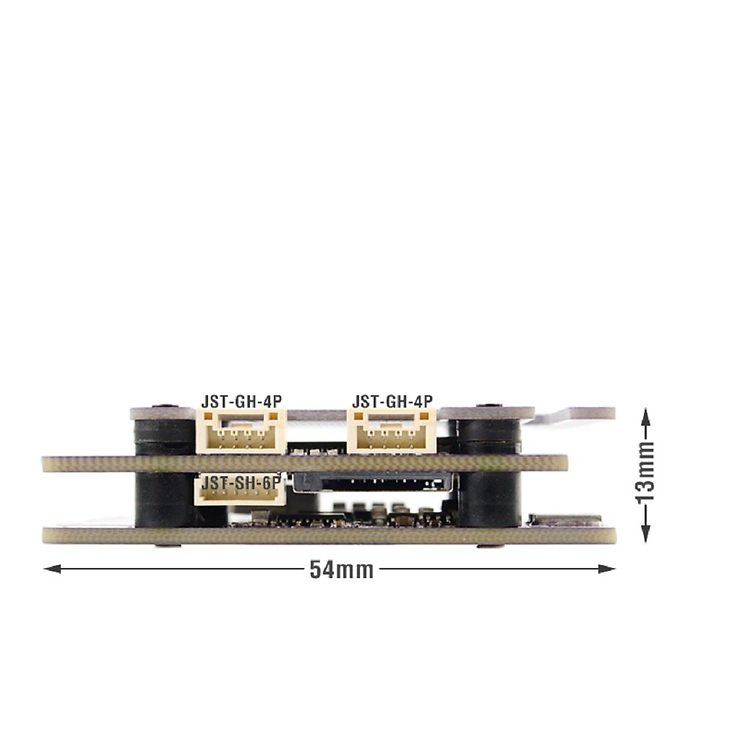

Mateksys H743 Wing V3 Flight Controller

Spezifikationen

• MCU: STM32H743VIT6, 480MHz , 1MB RAM, 2MB Flash
• IMU ICM42688-P(V3)+ICM42605
• Baro: Infineon DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD-Kartensteckplatz (SDIO)
• 7x Uarts (1,2,3,4,6,7,8) mit eingebauter Invertierung.
• 13x PWM-Ausgänge (einschließlich "LED"-Pad)
• 2x I2C
• 1x CAN
• 6x ADC (VBAT, Strom, RSSI, Analog AirSpeed, VB2, CU2)
• 3x LEDs für FC STATUS (Blau, Rot) und 3.3V Anzeige (Rot)
• 1x SPI3-Breakout
• USB/Beep Extender mit Typ-C (USB2.0)
• Schalter für Dual-Kamera-Eingänge
• 5V/9V(12V) für Kamera/VTX Stromschalter
• Hochpräziser Stromsensor (90A kontinuierlich, 220A Spitze)
• Akku-Spannungssensor: 1K:10K (Skala 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot)
• ADC VB2 Spannungsteiler: 1K:20K
• ADC AirSpeed Spannungsteiler: 20K:20K
• Statische Leistung 160mA@5V

Features

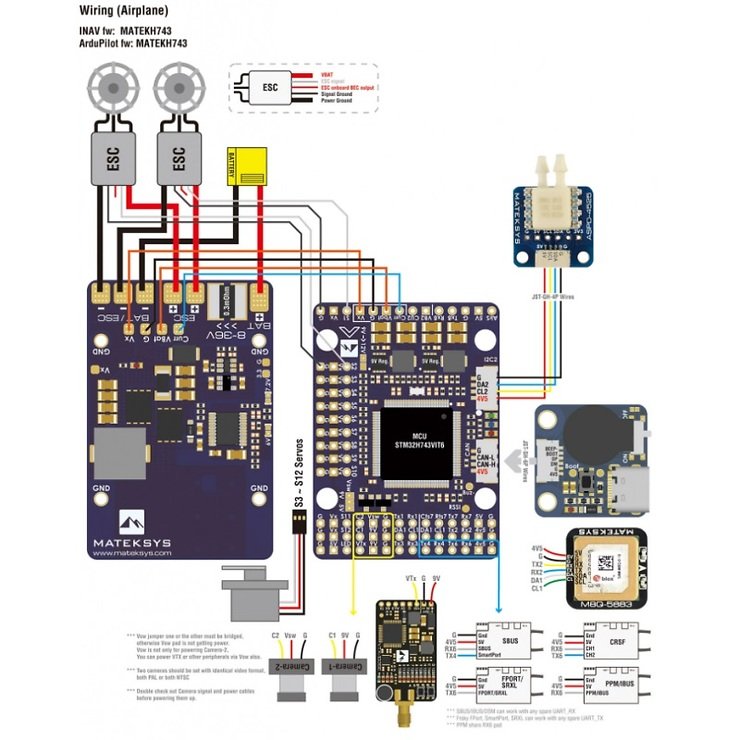

Firmware

ArduPilot(ChiBiOS): MATEKH743
INAV: MATEKH743

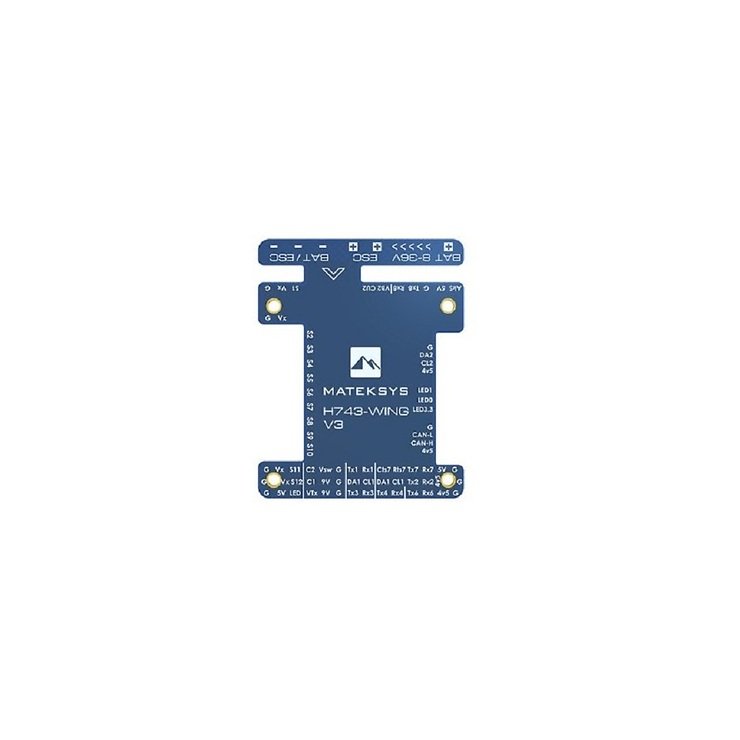

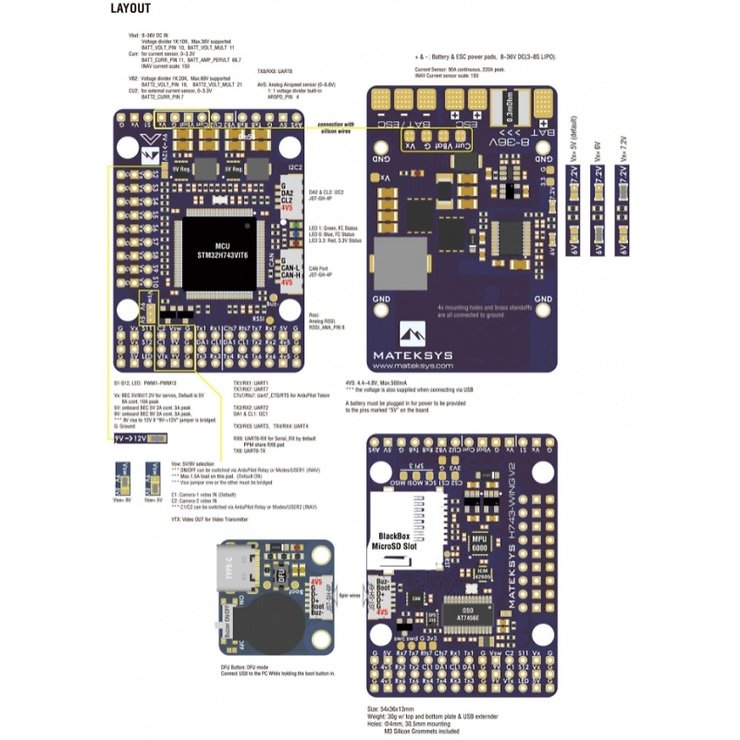

PDB

Eingangsspannungsbereich: 8~36V (3~8S LiPo) mit TVS-Schutz
2x ESC-Power-Pads
Stromsenor: 220A, 3.3V ADC (Skala 150 in INAV, 66.7 A/V in ArduPilot)
Sense-Widerstand: 90A kontinuierlich, 220A Spitze.
BEC 5V Ausgang

Entwickelt für Flugsteuerung, Empfänger, OSD, Kamera, Summer, 2812 LED_Strip, Summer, GPS-Modul, AirSpeed
Ausgang 5,15 +/- 0,1V DC
Dauerstrom 2 Ampere, 3A Peak
BEC 9V /12V Ausgang

Entwickelt für Video-Sender, Kamera, Gimbal usw.
Dauerstrom 2 Ampere, 3A Peak
12V-Option mit Jumper-Pad

BEC Vx-Ausgang

Entwickelt für Servos
Spannung einstellbar, 5V Standard, 6V oder 7.2V über Jumper
Dauerstrom 8 Ampere, 10A Peak
BEC 3.3V Ausgang

Linearer Regler
Kontinuierlicher Strom: 200mA
