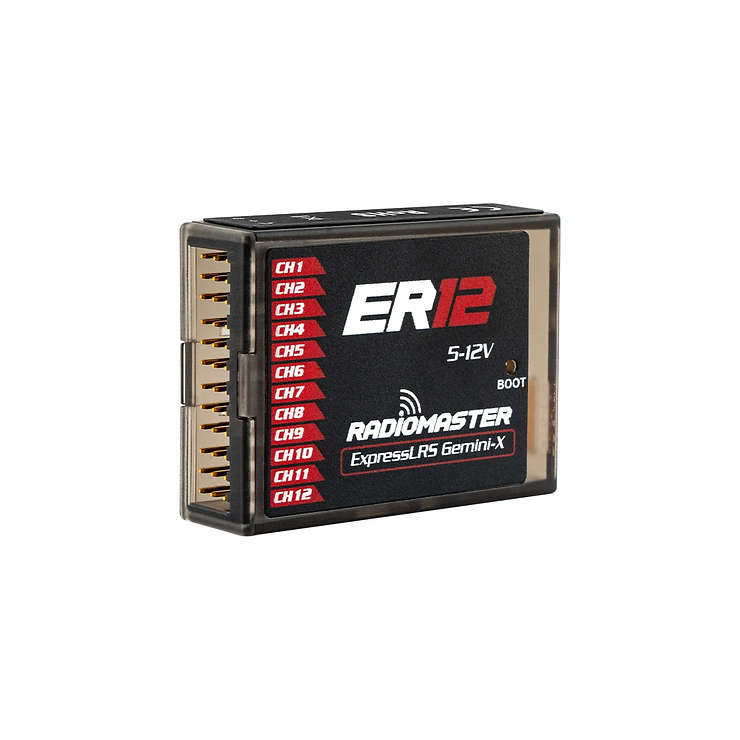

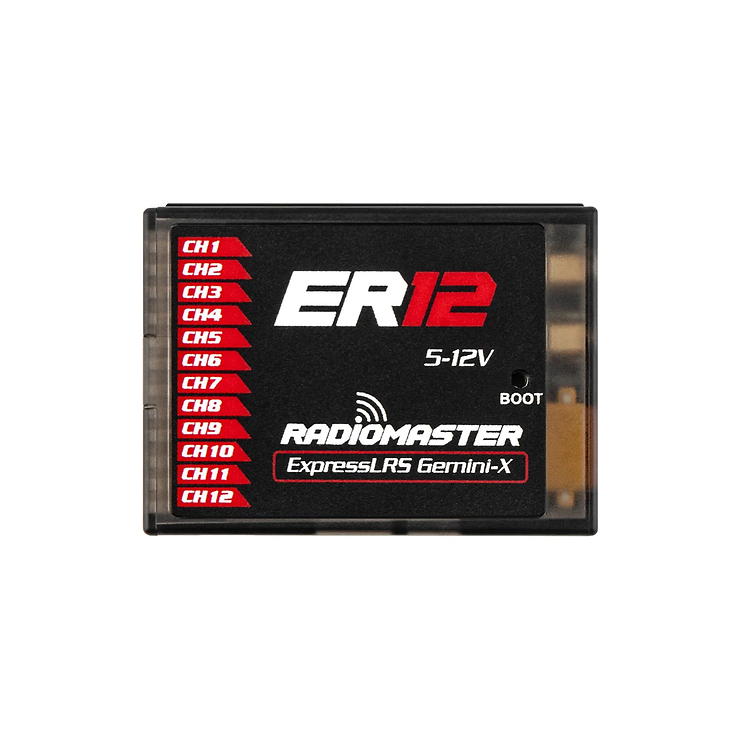

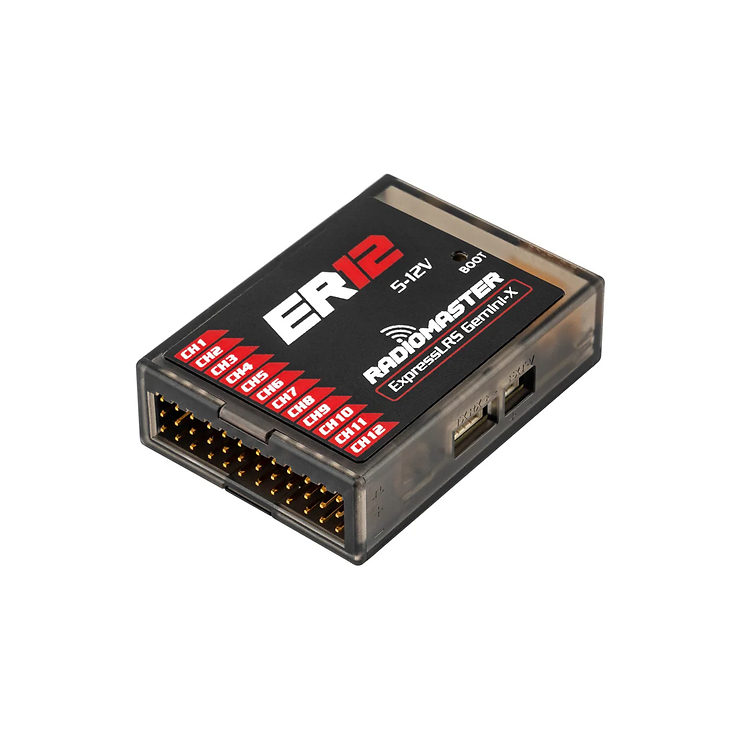

RadioMaster ER12 12-kanavainen PWM-kaksoiskaistainen Gemini-X ELRS -vastaanotin LBT

RadioMaster ER12 12-kanavainen PWM-kaksoiskaistainen Gemini-X ELRS -vastaanotin LBT

Tuotekuvaus

RadioMaster ER12 on tehokas 12-kanavainen PWM ExpressLRS -vastaanotin, jossa on kaksikaistainen Gemini-X-tekniikka ja joka on tarkoitettu RC-lentokoneille, suurille malleille ja vaativille mallirakennussovelluksille. 2,4 GHz:n ja 868 MHz:n taajuuksien yhdistelmän ansiosta EU-LBT-versio tarjoaa luotettavan radioyhteyden, joka on erittäin häiriönkestävä ja viiveetön.

12 vahvistetun PWM-ulostulon, kahden Semtech LR1121 -radiopiirin ja erillisen XT30-virtaliitännän ansiosta ER12 sopii erityisen hyvin suuremmille RC-malleille, joissa on useita servoja ja suurempi virrankulutus.

Kaksikaistainen Gemini-X luotettaviin radioyhteyksiin

ER12 tukee ExpressLRS Gemini- ja Gemini-X-tekniikoita True Diversity -tekniikalla. Gemini-X-tilassa vastaanotin käyttää samanaikaisesti 2,4 GHz:n ja 868 MHz:n taajuuskaistoja. Kaksi toisistaan riippumatonta radiopiiriä parantaa vastaanoton luotettavuutta myös vaikeissa radio-olosuhteissa.

12 PWM-kanavaa ja tehokas virtalähde

12 vahvistettua PWM-lähtöä mahdollistavat lukuisten servojen suoran kytkennän. Signaalin vahvistus tukee luotettavaa signaalinsiirtoa myös pidempien servokaapelien kanssa.

Erillisen XT30-liitännän kautta vastaanotin ja servot voidaan kytkeä sopivaan virtalähteeseen. Lisäksi käytettävissä on CRSF- ja SBUS-liitännät muihin ohjaus- ja telemetria-sovelluksiin.

Kattava telemetria ja helppo konfigurointi

RadioMaster ER12:ssa on kolme itsenäistä jännitteenmittausta, joilla voidaan valvoa vastaanottimen virransyöttöä, XT30-tuloa sekä ulkoisen akun jännitettä jopa 70 V:n asti.

Integroidun Wi-Fi-yhteyden ja WebUI-käyttöliittymän ansiosta asetukset ja laiteohjelmistopäivitykset voidaan suorittaa kätevästi. Kestävät MMCX-antenniliitännät ja vankka muovikotelo helpottavat integrointia suurempiin RC-malleihin.

Ominaisuudet

• 12-kanavainen PWM ExpressLRS-vastaanotin
• EU-LBT-versio taajuuksille 2,4 GHz ja 868 MHz
• Kaksikaistainen Gemini- ja Gemini-X-tuki
• True Diversity -tekniikka kahdella Semtech LR1121 -radiopiirillä
• 12 vahvistettua PWM-servolähtöä
• Erillinen XT30-virtaliitäntä
• CRSF- ja SBUS-tuki
• Kaksisuuntainen UART-liitäntä
• Kolme itsenäistä jännitetelemetria-kanavaa
• Ulkoinen jännitteen mittaus jopa 70 V:iin asti
• Telemetrian lähetysteho jopa 100 mW
• Wi-Fi-määritykset ja laiteohjelmistopäivitykset WebUI:n kautta
• Kaksi kestävää MMCX-antenniliitäntää
• Kompakti muovikotelo
• Ihanteellinen RC-lentokoneisiin, suurikokoisiin malleihin ja moniservojärjestelmiin

Tekniset tiedot

Yleistä

• Valmistaja: RadioMaster
• Malli: ER12 PWM Dual-Band Gemini / Gemini-X
• Versio: EU-LBT
• Tuotenumero: RM0157.0141-LBT
• Tuotetyyppi: 12-kanavainen RC-vastaanotin
• Radioprotokolla: ExpressLRS
• Taajuusalueet: 2,4 GHz / 868 MHz
• Diversity: True Diversity
• RF-sirut: 2× Semtech LR1121
• Mikro-ohjain: ESP32-S3
• Vaadittu ELRS-laiteohjelmisto: versio 4.1.0 tai uudempi

Kanavat ja liitännät

• PWM-lähdöt: 12
• PWM-signaalin vahvistus: Kyllä
• Sarjaliikenneprotokollat: CRSF / SBUS
• UART-liitäntä: 4-napainen JST-GH
• Antenniliitännät: 2× MMCX
• Wi-Fi / WebUI: Kyllä

Virransyöttö ja telemetria

• Tulojännite: 5–12 V DC
• Erillinen virtaliitäntä: XT30
• Telemetrian lähetysteho: Jopa 100 mW, säädettävissä LUA:n kautta
• Ulkoinen jännitteenmittaus (EXT-V): 4–70 V DC
• Vastaanottimen jännitteen mittaus (V-PWM): enintään 12 V
• XT30-jännitteen mittaus: enintään 12 V

Mitat ja paino

• Mitat: 51 × 37,6 × 14,5 mm
• Paino: 22,5 g ilman antenneja
• Antennin pituus: 250 mm
