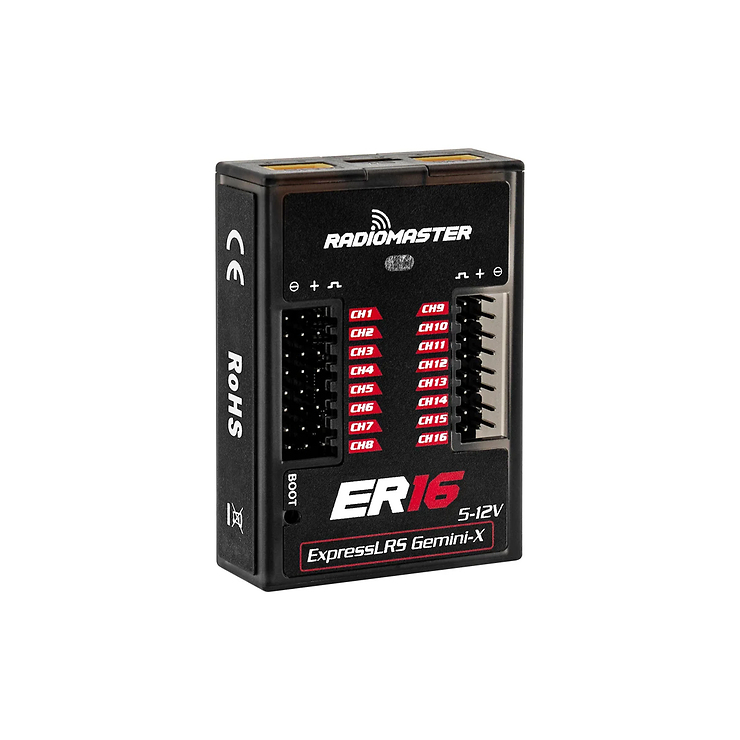

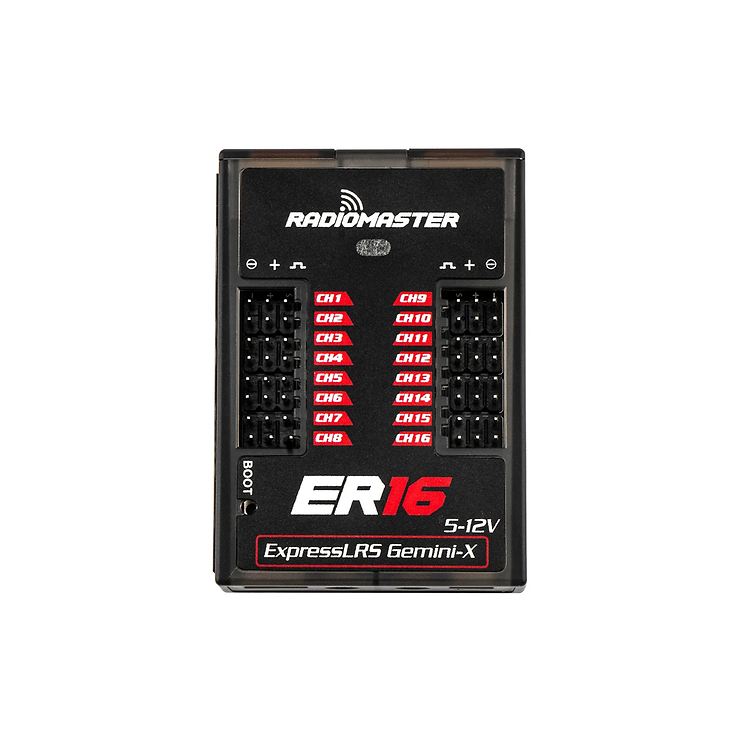

RadioMaster ER16 16-kanavainen PWM-kaksoiskaistainen Gemini-X ELRS-vastaanotin LBT

RadioMaster ER16 16-kanavainen PWM-kaksoiskaistainen Gemini-X ELRS-vastaanotin LBT

Tuotekuvaus

RadioMaster ER16 on tehokas 16-kanavainen PWM ExpressLRS -vastaanotin, jossa on kaksikaistainen Gemini-X-tekniikka ja joka on tarkoitettu suurille RC-lentokoneille ja vaativille mallirakennushankkeille. EU-LBT-versio tukee 2,4 GHz:n ja 868 MHz:n taajuuksia ja tarjoaa True Diversity -tekniikan ansiosta luotettavan radioyhteyden, jossa viive on pieni ja häiriönsietokyky korkea.

16 vahvistetun PWM-ulostulon, kahden toisistaan eristetyn XT30-virtaliitännän ja ulkoisen turvakytkimen ansiosta ER16 sopii erityisen hyvin suurille malleille, joissa on paljon servoja ja joissa toimintavarmuudelle asetetaan korkeat vaatimukset.

Kaksikaistainen Gemini-X luotettaviin radioyhteyksiin

ER16 toimii kahdella Semtech LR1121 -radiopiirillä ja tukee ExpressLRS Geminiä sekä Gemini-X:ää. Gemini-X-tilassa 2,4 GHz:n ja 868 MHz:n taajuuskaistoja voidaan käyttää samanaikaisesti. Näin vastaanotin tarjoaa lisää vastaanottovarmuutta vaikeissa radio-olosuhteissa.

16 PWM-kanavaa ja redundantti virransyöttö

16 vahvistettua PWM-lähtöä mahdollistavat useiden servojen liittämisen ja takaavat vakaan signaalinsiirron myös pidempien servokaapelien kanssa.

Kaksi eristettyä XT30-tuloa mahdollistavat erillisten virtalähteiden käytön. Jos yksi virtalähde pettää, toinen voi ottaa virransyötön hoitaakseen. Lisäksi mukana toimitettu ulkoinen turvakytkin mahdollistaa vastaanottimen hallitun aktivoinnin.

Kattava telemetria ja joustava konfigurointi

Neljä itsenäistä jännitteenmittausta valvovat vastaanottimen virransyöttöä, molempia XT30-tuloja sekä ulkoista akkujännitettä jopa 70 V:n asti. CRSF-, SBUS- ja UART-liitäntöjen kautta voidaan integroida muita komponentteja.

Integroidun Wi-Fi-yhteyden ja WebUI-käyttöliittymän ansiosta asetukset ja laiteohjelmistopäivitykset voidaan suorittaa kätevästi.

Ominaisuudet

• 16-kanavainen PWM ExpressLRS-vastaanotin
• EU-LBT-versio, 2,4 GHz ja 868 MHz
• Kaksikaistainen Gemini- ja Gemini-X-tuki
• True Diversity -tekniikka kahdella Semtech LR1121 -radiopiirillä
• 16 vahvistettua PWM-servolähtöä
• Kaksi eristettyä XT30-tuloa redundanttia virransyöttöä varten
• Ulkoinen turvakytkin mukana
• CRSF- ja SBUS-tuki
• Kaksisuuntainen UART-liitäntä
• Neljä itsenäistä jännitetelemetria-kanavaa
• Ulkoinen jännitteenmittaus jopa 70 V:iin asti
• Telemetrian lähetysteho jopa 100 mW
• Wi-Fi-määritykset ja laiteohjelmistopäivitykset WebUI:n kautta
• Kestävät MMCX-antenniliitännät

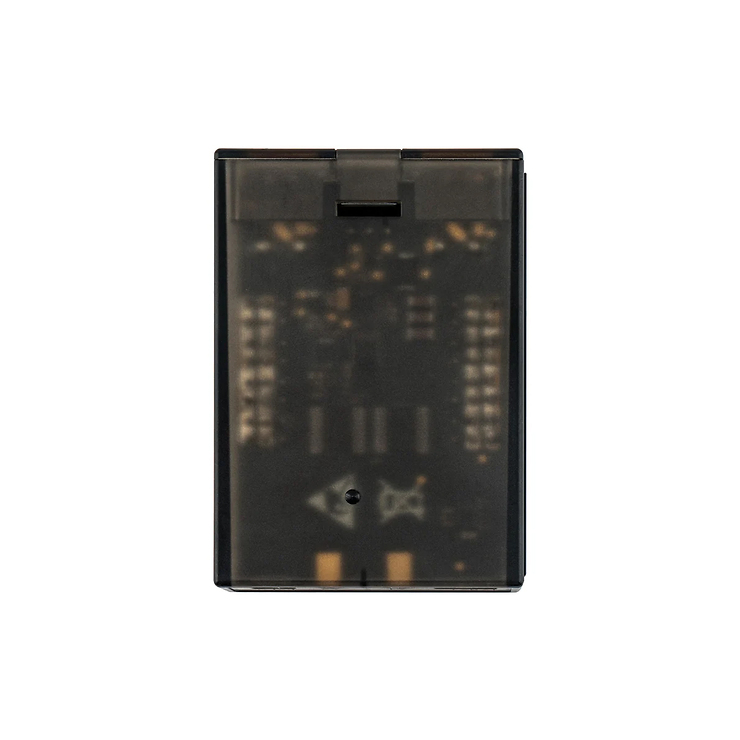

• Vankka muovikotelo
• Ihanteellinen suurille RC-lentokoneille ja moniservojärjestelmille

Tekniset tiedot

Yleistä

• Valmistaja: RadioMaster
• Malli: ER16 PWM Dual-Band Gemini / Gemini-X
• Versio: EU-LBT
• Tuotenumero: RM0157.0142-LBT
• Tuotetyyppi: 16-kanavainen RC-vastaanotin
• Radioprotokolla: ExpressLRS
• Taajuusalueet: 2,4 GHz / 868 MHz (EU-LBT)
• Diversity: True Diversity
• RF-sirut: 2× Semtech LR1121
• Mikro-ohjain: ESP32-S3
• Vaadittu ELRS-laiteohjelmisto: versio 4.1.0 tai uudempi

Kanavat ja liitännät

• PWM-lähdöt: 16
• PWM-signaalin vahvistus: Kyllä
• Sarjaliikenneprotokollat: CRSF / SBUS
• UART-liitäntä: 4-napainen JST-GH
• Antenniliitännät: MMCX
• Turvakytkimen liitäntä: SW-portti
• Wi-Fi / WebUI: Kyllä

Virransyöttö ja telemetria

• Tulojännite: 5–12 V DC
• Redundantit virtaliitännät: 2× XT30, eristetyt
• Telemetrian lähetysteho: Jopa 100 mW, säädettävissä LUA:n kautta
• Ulkoinen jännitteenmittaus (EXT-V): 4–70 V DC
• Vastaanottimen virransyötön jännitteenmittaus (V-PWM): enintään 12 V
• Jännitteen mittaus XT30-1: enintään 12 V
• Jännitteen mittaus XT30-2: enintään 12 V

Mitat ja paino

• Mitat: 61,5 × 43,8 × 16,8 mm
• Paino: 33 g ilman antenneja
• Antennin pituus: 250 mm
